Гидравлический автоматический захват

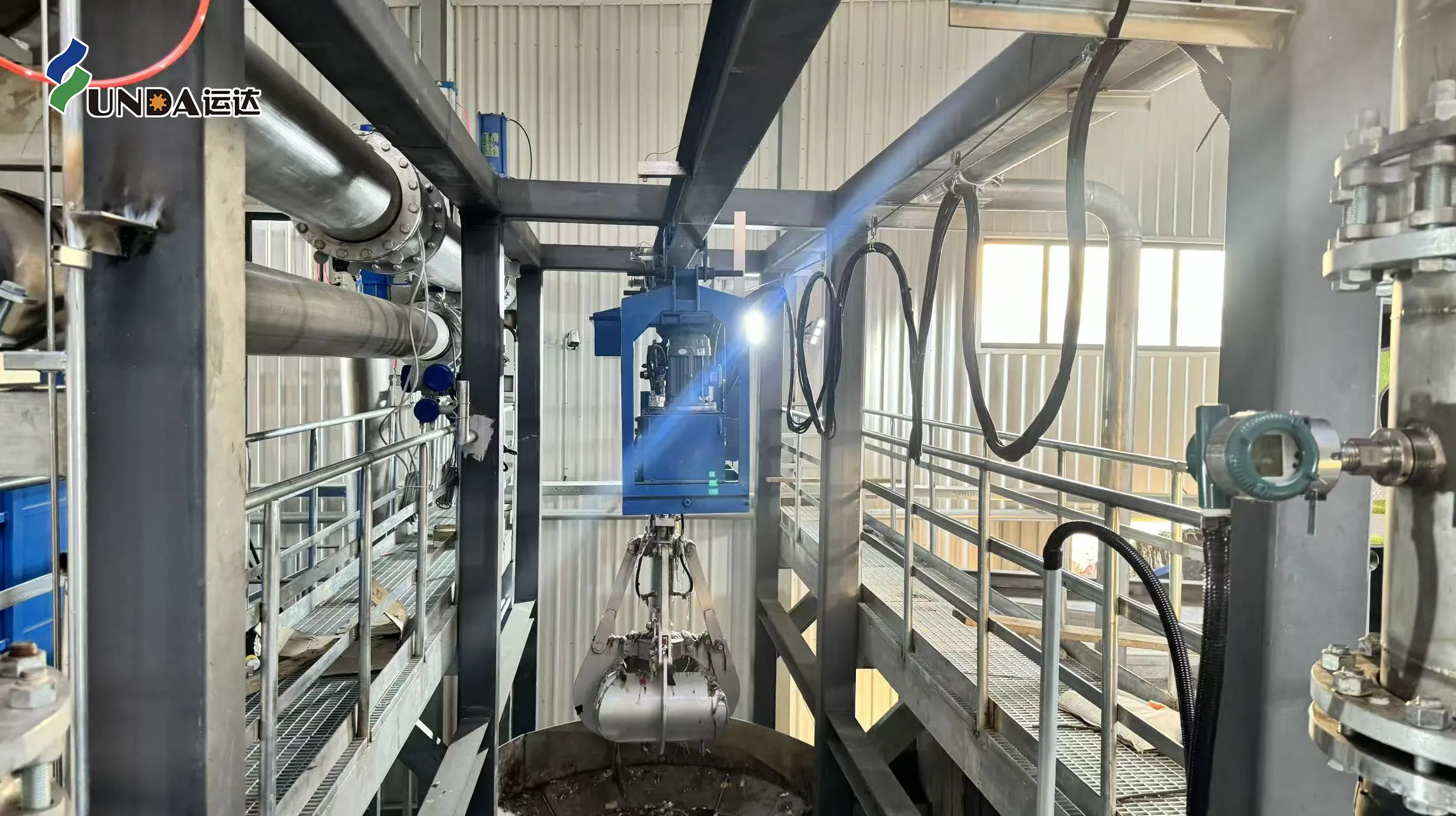

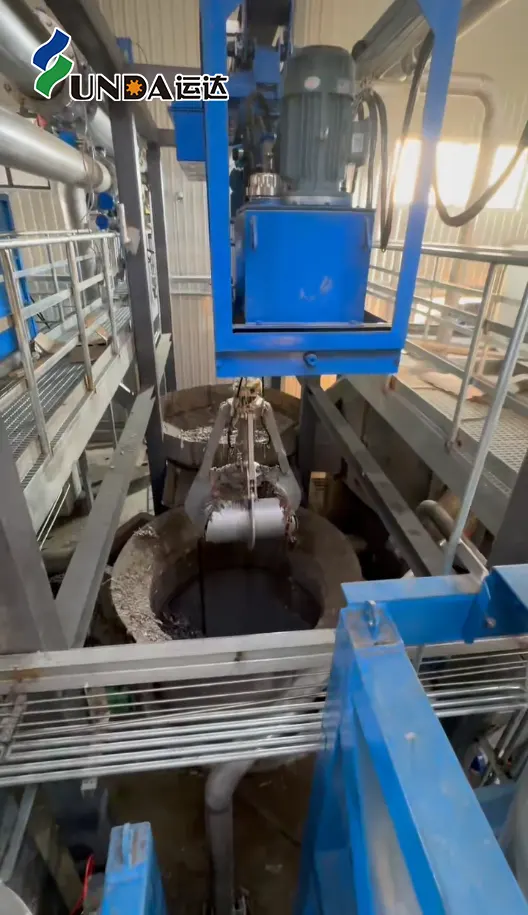

Гидравлический автоматический захват используется в системе непрерывного дефлакирования, оснащен подъемным оборудованием и предназначен для захвата тяжелых и легких примесей в осадочной воронке.

Гидравлический автоматический захват в основном состоит из цилиндра, четырехмерного диска и соединительной штанги. Он работает в составе системы очистки осадочной воронки.

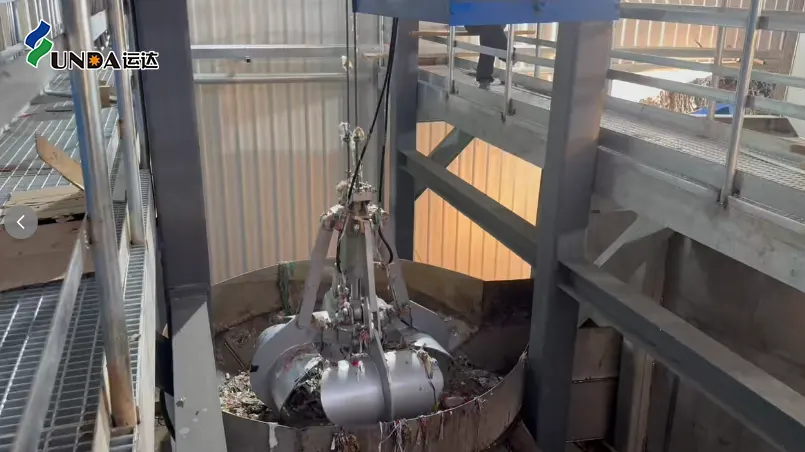

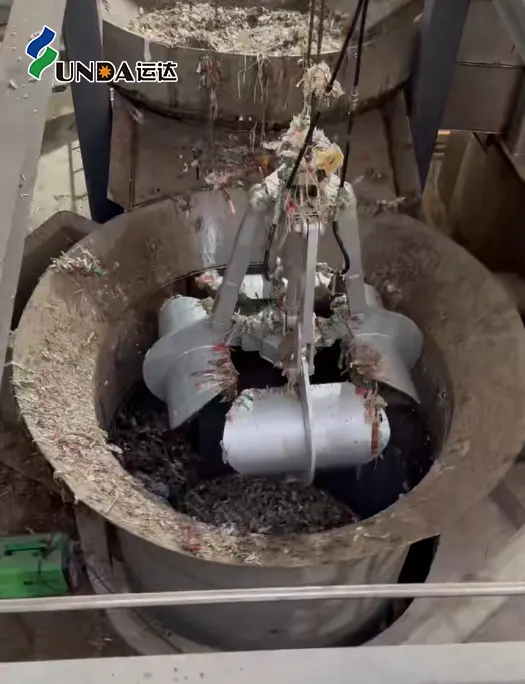

Когда захват опускается, открываются диски до максимального размера. Регулируя положение опускания захвата, можно устранять легкие примеси, если захват находится выше уровня жидкости в осадочной воронке, или тяжелые примеси, если захват опущен ниже уровня жидкости.

Номинальная нагрузка захвата может достигать 300 кг.

Основные технические параметры

Модель	ZD1	ZD2	ZD3
Номинальная вместимость (кг)	1000	1500	2000
Номинальная нагрузка (кг)	300	800	1300
Объем захвата (м³)	0.05	0.4	0.2
Размер (мм)	Закрытый	Φ700x1410	940x1050x1910
	Открытый	Φ1050x1350	1580x1050x1940
Номинальное рабочее давление (МПа)	0.6	0.6	0.6
Сила тяги газового цилиндра (кг)	1800	1800	1800
Рабочая температура окружающей среды (°C)	-15--50	-15--50	-15--50

Структура

Захваты состоят из четырехмерных дисков, газового цилиндра, соединительной штанги, кольцевой базы для подъема, штифтов, фиксирующего крышки цилиндра, шарниров и других элементов

Дополнительное оборудование: пневматическое трехразъемное тело, два электромагнитных обратных клапана, система подачи воздуха и т. д. Воздух очищается через пневматическое трехразъемное тело и подается в цилиндр, после чего управляющий стержень с помощью шарнирного механизма вращает диск. Когда захват закрыт и захватывает примеси, он открывается и удаляет их.

Инструкция по эксплуатации

1. Подключите подачу газа и газовый цилиндр в соответствии с инструкцией по эксплуатации захвата, проверьте, влияет ли давление газа, и убедитесь, что соединения надежны.
2. Операторы должны проверить готовность подъемного оборудования и захвата.
3. Перед использованием захвата проведите эксперимент по открытию и закрытию в воздухе, чтобы убедиться в его исправности, только после этого можно приступать к эксплуатации.
4. При использовании захвата нельзя повреждать материалы, объекты и оборудование. Захват следует использовать осторожно, чтобы избежать износа, особенно защищать газовый цилиндр захвата.
5. Во время работы с захватом в рабочей зоне не должно быть людей. Все работники должны избегать активного присутствия. При использовании захвата нельзя его раскачивать, при выгрузке запасов зазор с землей должен быть как можно меньше.
6. Когда прекращается использование захвата, он должен быть в закрытом состоянии и размещен в безопасном месте.

Обслуживание

1. Когда не используется, захват должен быть в закрытом состоянии, чтобы избежать износа поршня цилиндра.
2. При эксплуатации захвата часто проверяйте, не ослабли ли соединения труб подачи газа.
3. Если при использовании захвата давление падает или отсутствует давление, следует немедленно остановить работу, и только после устранения неисправности можно снова включить оборудование.
4. Все вращающиеся части должны смазываться смазочным маслом один раз в день.
