В производстве целлюлозы и бумаги стабильная подача сырья имеет большое значение для надежной и непрерывной работы технологической линии. Особенно это актуально в тех случаях, когда древесная щепа, волокнистое сырье или другие материалы необходимо подавать в систему размягчения или обработки, работающую при повышенной температуре и давлении.

В таких условиях система подачи должна выполнять не только функцию транспортировки материала. Она также должна обеспечивать стабильное разделение между зоной подачи сырья и находящейся под давлением технологической зоной.

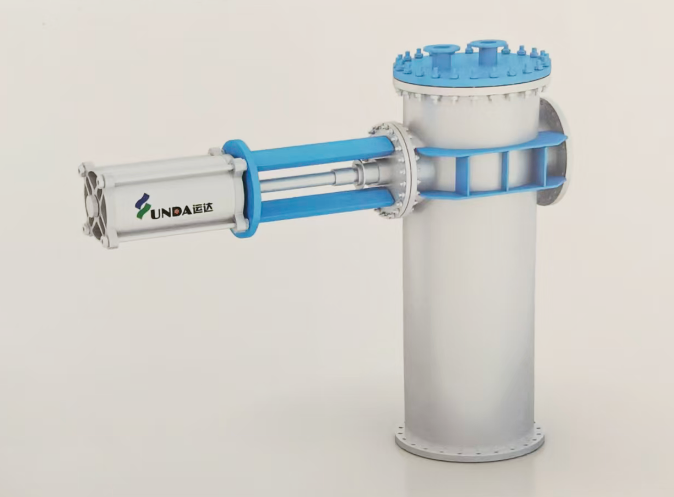

Т-образная труба с устройством защиты от обратного выброса предназначена именно для таких условий эксплуатации.

Во время нормальной работы материал, выходящий из питателя, под действием силы тяжести поступает в трубопровод размягчения. В зоне входа Т-образной трубы материал постепенно формирует плотную и стабильную пробку. Такая материальная пробка помогает предотвращать обратное движение пара высокого давления в сторону питателя в случае разрыхления пробки или прекращения подачи сырья.

Данный принцип особенно важен для процессов целлюлозно-бумажной промышленности, связанных с подачей древесной щепы, пропариванием, размягчением, термомеханической обработкой и другими непрерывными технологическими процессами.

Предлагаемая серия Т-образных труб и устройств защиты от обратного выброса включает несколько моделей с производительностью от 150 до 1500 т/сут, расчетным давлением 1,0 МПа и расчетной температурой 190 °C.

Что такое Т-образная труба и устройство защиты от обратного выброса?

Т-образная труба и устройство защиты от обратного выброса являются технологическим узлом, устанавливаемым между системой подачи материала и последующей зоной размягчения или обработки, работающей при повышенных температуре и давлении.

Основная задача данного оборудования — способствовать формированию стабильной материальной пробки и снижать вероятность обратного движения пара высокого давления по трубопроводу подачи.

Принцип работы достаточно прост.

Материал выгружается из питателя и поступает в трубопровод размягчения. Благодаря движению материала и конструкции системы подачи сырье накапливается в зоне входа Т-образной трубы и уплотняется.

В результате образуется плотная материальная пробка.

Эта пробка выполняет функцию динамического барьера между системой подачи сырья и технологической зоной, находящейся под более высоким давлением.

При нормальной работе материал продолжает перемещаться вперед, а пробка сохраняет достаточную плотность для ограничения обратного движения пара.

Однако при нестабильной подаче сырья пробка может разрыхлиться или исчезнуть. В результате разницы давления пар высокого давления может начать двигаться в обратном направлении.

Такое явление обычно называют обратным выбросом пара или blowback.

Поэтому Т-образная труба в данном случае представляет собой не просто стандартный трубопроводный тройник. Она является частью общей системы подачи и управления давлением, конструкция которой учитывает физические свойства транспортируемого материала.

Почему важна защита от обратного выброса?

Обратный выброс пара может стать серьезной эксплуатационной проблемой в системах, где твердое или волокнистое сырье подается в технологическую зону, работающую под давлением.

Типичная система подачи сырья для целлюлозного или биомассового производства может включать участок с относительно низким давлением и расположенный после него участок, содержащий пар значительно более высокого давления.

Пока сохраняется стабильная материальная пробка, она помогает разделять эти две зоны.

Если пробка теряет плотность и устойчивость, перепад давления может привести к движению пара в обратном направлении.

Это может привести к:

• нестабильной подаче сырья;
• движению пара в сторону питателя;
• обратному перемещению материала;
• увеличению потерь пара;
• остановкам или нарушениям технологического процесса;
• дополнительной нагрузке на оборудование подачи;
• усложнению процедур запуска и остановки оборудования.

Поэтому поддержание стабильной материальной пробки является важной частью надежной работы всей системы подачи.

Правильно спроектированная Т-образная труба с устройством защиты от обратного выброса помогает повысить стабильность подачи материала и снизить вероятность неконтролируемого обратного движения пара.

Как работает Т-образная труба?

Принцип работы Т-образной трубы и устройства защиты от обратного выброса можно условно разделить на несколько этапов.

1. Подача материала

Питатель подает сырье в трубопровод размягчения.

В зависимости от конкретного технологического процесса материалом могут быть древесная щепа, волокнистое сырье, биомасса и другие твердые или сыпучие материалы.

2. Поступление материала под действием силы тяжести

Согласно предоставленной технической информации, материал из питателя поступает в трубопровод размягчения под действием силы тяжести.

Поэтому расположение оборудования и конфигурация системы подачи имеют большое значение для обеспечения стабильного потока материала.

3. Формирование материальной пробки

При достижении входной зоны Т-образной трубы материал накапливается и уплотняется, формируя стабильную материальную пробку.

Плотность и устойчивость этой пробки имеют большое значение, поскольку она помогает разделять зону подачи и находящуюся под высоким давлением технологическую зону.

4. Непрерывная подача

По мере поступления нового сырья материальная пробка перемещается вперед, а технологический процесс продолжается.

Основная задача заключается в поддержании стабильного потока материала без полного опустошения зоны подачи.

5. Предотвращение обратного движения пара

Если материальная пробка разрыхляется или подача сырья прекращается, перепад давления может вызвать движение пара высокого давления в сторону питателя.

Устройство защиты от обратного выброса предназначено для снижения риска такого обратного движения и повышения надежности системы.

Значение стабильного формирования материальной пробки

Материальная пробка является одним из ключевых элементов данной системы подачи.

В отличие от обычного жидкостного уплотнения, она формируется непосредственно из транспортируемого сырья.

Ее эффективность зависит от целого ряда факторов, включая:

• насыпную плотность материала;
• влажность;
• размер частиц;
• длину и характеристики волокон;
• температуру материала;
• производительность подачи;
• скорость питателя;
• степень уплотнения;
• давление в последующей технологической зоне.

Например, древесная щепа с различной влажностью может по-разному вести себя в системе подачи. Мелкая фракция, крупная щепа, кора, опилки и другие примеси также могут влиять на характеристики потока.

Поэтому Т-образную трубу необходимо рассматривать как часть всей системы подачи.

Само по себе устройство не может компенсировать нестабильную работу или неправильный подбор питателя.

Питатель должен обеспечивать достаточно равномерную подачу сырья, чтобы в зоне Т-образной трубы могла поддерживаться стабильная материальная пробка.

Применение в целлюлозно-бумажной промышленности

Т-образная труба и устройство защиты от обратного выброса особенно актуальны для технологических процессов, в которых древесное или волокнистое сырье подается при повышенных температуре и давлении.

Обработка древесной щепы

Перед дальнейшей переработкой древесная щепа может нагреваться и обрабатываться паром.

Стабильная подача щепы имеет большое значение, поскольку колебания потока сырья могут влиять на работу последующего оборудования.

Т-образная труба может использоваться в качестве переходного элемента между системой подачи щепы и участком размягчения или пропаривания.

Механическое производство целлюлозы

При механическом производстве целлюлозы используются тепло, пар и механическая энергия для разделения древесного сырья на волокна.

В термомеханическом процессе древесная щепа предварительно пропаривается и затем подается к находящемуся под давлением оборудованию.

Поэтому стабильность подачи сырья является важным условием надежной работы всей линии.

CTMP и другие термомеханические процессы

В производстве химико-термомеханической целлюлозы (CTMP) могут одновременно использоваться тепло, пар, механическая обработка и химические реагенты.

Перед переходом к следующей стадии процесса сырье необходимо соответствующим образом нагреть и подготовить.

Стабильный поток материала помогает поддерживать более равномерные технологические условия.

Переработка биомассы

Аналогичный принцип может применяться и при переработке биомассы.

Объемные и волокнистые материалы часто сложнее подавать в оборудование, работающее под давлением, чем обычные гранулированные материалы.

Для формирования стабильной пробки материал должен обладать подходящими характеристиками уплотнения, при этом сопротивление движению и энергозатраты питателя должны оставаться на приемлемом уровне.

Поэтому при проектировании систем подачи биомассы также важно учитывать формирование материальной пробки и защиту от обратного движения пара.

Т-образная труба для высокотемпературных процессов

Согласно предоставленным техническим данным, расчетная температура оборудования составляет 190 °C.

При работе в таком температурном диапазоне необходимо учитывать не только транспортировку материала.

Высокая температура может влиять на:

• тепловое расширение компонентов;
• работу уплотнений;
• прочность конструкционных элементов;
• износ;
• температурные циклы;
• требования к техническому обслуживанию;
• надежность соединений.

Поэтому Т-образная труба и связанные с ней компоненты должны подбираться с учетом фактических условий технологического процесса.

Указанная расчетная температура 190 °C является важным параметром при выборе оборудования. При этом фактическая рабочая температура, давление, свойства сырья и конфигурация технологической линии должны быть дополнительно проверены перед окончательным выбором оборудования.

Расчетное давление Т-образной трубы

Согласно предоставленной спецификации, расчетное давление оборудования составляет 1,0 МПа.

Давление является одним из наиболее важных параметров при проектировании системы защиты от обратного выброса.

Чем выше разница давления между последующей технологической зоной и системой подачи, тем большее значение имеет стабильность материальной пробки.

Поэтому при проектировании необходимо учитывать:

• рабочее давление;
• максимальное давление;
• возможные колебания давления;
• условия запуска;
• условия остановки;
• температуру пара;
• производительность подачи материала.

Т-образная труба должна быть правильно интегрирована в систему, рассчитанную на соответствующие рабочие условия.

Модели и технические характеристики

Согласно предоставленной информации, оборудование выпускается в четырех моделях:

Модель	Расчетное давление	Расчетная температура	Производительность
TXG720	1,0 МПа	190 °C	150–250 т/сут
TXG915	1,0 МПа	190 °C	300–500 т/сут
TXG1000	1,0 МПа	190 °C	500–1000 т/сут
TXG1200	1,0 МПа	190 °C	800–1500 т/сут

Приведенные характеристики основаны на предоставленной технической информации производителя.

Различные модели позволяют подобрать оборудование в зависимости от производительности конкретной технологической линии.

Однако производительность не должна быть единственным критерием выбора.

Также необходимо учитывать характеристики сырья, конфигурацию питателя, рабочую температуру, давление и параметры последующего технологического оборудования.

Как выбрать подходящую модель Т-образной трубы?

Выбор подходящей модели начинается с анализа всей технологической системы, а не только диаметра трубы.

1. Определите требуемую производительность

Первым параметром является необходимая производительность по сырью.

Например, для модели TXG720 указана производительность 150–250 т/сут, тогда как для TXG1200 — 800–1500 т/сут.

Модель должна соответствовать требуемой производительности и фактическим условиям подачи.

2. Проверьте рабочее давление

Рабочее давление системы необходимо сопоставить с расчетным давлением оборудования.

Для представленных моделей указано расчетное давление 1,0 МПа.

3. Проверьте рабочую температуру

Расчетная температура оборудования составляет 190 °C.

Если фактическая температура процесса приближается к этому значению, необходимо дополнительно оценить температурные условия и применяемые материалы.

4. Определите характеристики сырья

Различные материалы обладают разными характеристиками подачи.

Перед подбором оборудования желательно предоставить следующую информацию:

• тип сырья;
• влажность;
• насыпная плотность;
• размер частиц;
• характеристики волокон;
• температура подачи;
• требуемая производительность.

5. Проверьте совместимость с питателем

Т-образная труба должна соответствовать характеристикам установленного перед ней питателя.

Шнековый питатель, пробковый питатель или другое оборудование должны обеспечивать стабильную подачу материала для формирования необходимой пробки.

Взаимодействие Т-образной трубы и шнекового питателя

Т-образную трубу и шнековый питатель необходимо рассматривать как элементы единой системы.

Питатель отвечает за подачу материала, а Т-образная труба обеспечивает переход к последующему участку размягчения или обработки под давлением.

Во многих технологических системах шнековый питатель выполняет также функцию уплотнения сырья.

Это особенно важно в тех случаях, когда для разделения зон давления необходимо сформировать плотную материальную пробку.

Если питатель подает недостаточное количество материала, пробка может потерять устойчивость.

Если характеристики сырья значительно меняются, стабильность пробки также может ухудшиться.

Поэтому при возникновении обратного выброса пара необходимо проверять всю систему подачи, а не только Т-образную трубу.

Техническое обслуживание и контроль

Как и другое оборудование, работающее при повышенной температуре и давлении, Т-образная труба и связанные с ней элементы системы защиты от обратного выброса требуют регулярного осмотра.

Во время технического обслуживания рекомендуется контролировать:

• образование отложений материала;
• износ внутренних поверхностей;
• фланцевые соединения;
• уплотнительные элементы;
• крепежные детали;
• подвижные компоненты;
• наличие повышенной вибрации;
• утечки пара;
• изменения характеристик потока материала;
• изменения рабочей температуры;
• изменения производительности.

Накопление материала внутри оборудования может влиять на движение сырья.

Износ также имеет значение при работе с абразивными материалами.

Поэтому периодичность технического обслуживания следует определять с учетом фактических условий эксплуатации и характеристик перерабатываемого сырья.

Основные причины обратного выброса пара

При возникновении обратного выброса необходимо учитывать несколько возможных причин.

Недостаточная подача материала

Если питатель подает недостаточное количество сырья, материальная пробка может стать слишком слабой.

Нестабильная подача

Колебания потока материала могут нарушить формирование стабильной пробки.

Изменение влажности сырья

Влажность влияет на насыпную плотность и характеристики движения материала.

Изменение размера частиц

Крупная щепа, мелкая фракция, кора и другие компоненты могут по-разному вести себя внутри системы подачи.

Неправильный режим работы питателя

Скорость питателя и режим его работы должны соответствовать требуемой производительности.

Резкое изменение давления

Быстрое изменение давления в последующей технологической зоне может повлиять на стабильность материальной пробки.

Неправильный запуск или остановка

Во время запуска и остановки состояние материальной пробки может отличаться от нормального рабочего режима. Поэтому необходимо соблюдать предусмотренную технологическую процедуру эксплуатации всей системы.

Преимущества правильно спроектированной системы защиты от обратного выброса

Правильно спроектированная система с Т-образной трубой и устройством защиты от обратного выброса может способствовать достижению нескольких важных целей.

Стабильная подача материала

Стабильная материальная пробка помогает поддерживать непрерывное движение сырья в последующую технологическую зону.

Снижение обратного движения пара

Плотная материальная пробка снижает вероятность движения пара высокого давления в сторону питателя.

Более стабильный технологический процесс

Равномерная подача сырья способствует поддержанию стабильных условий работы последующего оборудования.

Снижение ненужных потерь пара

Эффективное разделение зон давления помогает уменьшить неконтролируемое движение пара через систему подачи.

Удобная интеграция в технологическую линию

Т-образная труба может быть интегрирована с питателями, трубопроводами размягчения, системами пропаривания и другим технологическим оборудованием.

Почему важно использовать Т-образную трубу для промышленной системы подачи?

Т-образная труба, используемая в системе подачи материала под давлением, выполняет значительно более сложную функцию, чем обычный трубопроводный тройник.

При ее проектировании необходимо учитывать:

• движение твердого материала;
• уплотнение сырья;
• перепад давления;
• высокую температуру;
• износ;
• характеристики питателя;
• параметры последующего оборудования.

Для целлюлозно-бумажных предприятий это означает, что Т-образную трубу необходимо выбирать как часть всей технологической системы, а не как отдельный трубопроводный компонент.

Правильно подобранная конфигурация помогает поддерживать стабильную материальную пробку и обеспечивает более надежную работу системы подачи при сложных технологических условиях.

Часто задаваемые вопросы

Что такое Т-образная труба с устройством защиты от обратного выброса?

Это технологический узел системы подачи материала, предназначенный для формирования и поддержания стабильной материальной пробки и снижения вероятности обратного движения пара высокого давления в сторону питателя.

Что такое обратный выброс пара?

Обратный выброс — это движение пара высокого давления в обратном направлении к системе подачи, которое может возникнуть при потере плотности или разрушении материальной пробки.

Для чего нужна материальная пробка?

Плотная материальная пробка действует как динамический барьер между зоной подачи с более низким давлением и последующей технологической зоной с более высоким давлением.

Где используется данное оборудование?

Оборудование может применяться в целлюлозно-бумажной промышленности, при обработке древесины и биомассы, в системах пропаривания и размягчения, а также в других процессах, где твердые или волокнистые материалы необходимо подавать в технологическую зону с повышенным давлением.

Каково расчетное давление оборудования?

Согласно предоставленной технической информации, расчетное давление составляет 1,0 МПа.

Какова расчетная температура?

Согласно предоставленной спецификации, расчетная температура составляет 190 °C.

Какая модель имеет наибольшую указанную производительность?

Среди представленных моделей TXG1200 имеет диапазон производительности 800–1500 т/сут.

Как выбрать подходящую модель?

При выборе необходимо учитывать производительность, давление, температуру, свойства сырья, характеристики питателя и параметры последующей технологической системы.

Заключение

Т-образная труба и устройство защиты от обратного выброса являются важными компонентами систем непрерывной подачи твердого и волокнистого сырья в технологические процессы с повышенной температурой и давлением.

Принцип работы основан на достаточно простом, но важном процессе: материал, выходящий из питателя, поступает в трубопровод размягчения и в зоне входа Т-образной трубы формирует плотную и стабильную материальную пробку. Эта пробка помогает разделить зону подачи и находящуюся под давлением технологическую зону, снижая вероятность обратного движения пара высокого давления.

Для целлюлозно-бумажных предприятий стабильность материальной пробки может напрямую влиять на надежность подачи сырья и непрерывность технологического процесса.

В представленную серию входят модели TXG720, TXG915, TXG1000 и TXG1200, с указанной производительностью от 150 до 1500 т/сут, расчетным давлением 1,0 МПа и расчетной температурой 190 °C.

При этом окончательный выбор оборудования необходимо выполнять с учетом всей технологической системы. Тип и свойства сырья, производительность, температура, давление, характеристики питателя и последующее оборудование должны рассматриваться в комплексе.

Если вам требуется Т-образная труба и устройство защиты от обратного выброса для целлюлозно-бумажного производства, обработки древесины, биомассы или высокотемпературной системы подачи, предоставьте информацию о типе сырья, требуемой производительности, рабочем давлении, температуре и установленном питателе. На основании этих данных можно подобрать подходящую модель и конфигурацию оборудования.
