На первый взгляд винтовой питатель может показаться относительно простым оборудованием. Однако в современной целлюлозно-бумажной промышленности его задача часто значительно сложнее, чем обычная транспортировка сырья из одной точки технологической линии в другую.

Если древесная щепа или другой волокнистый материал должен подаваться в систему пропаривания, пропитки, рафинирования или другую установку, работающую под давлением, питатель должен одновременно выполнять несколько функций.

Он должен обеспечивать непрерывную подачу сырья, уплотнять его, удалять часть свободной влаги, формировать плотную пробку из материала и предотвращать обратный выход пара высокого давления в сторону загрузочного оборудования.

Для таких условий применяется винтовой пробковый питатель, который также может называться компрессионным винтовым питателем или питателем-пробкообразователем.

В отличие от обычного шнекового транспортера, основной задачей которого является перемещение материала, такой винтовой питатель специально предназначен для его интенсивного сжатия.

В результате образуется плотная материальная пробка, которая выполняет роль естественного уплотнения между зоной атмосферного давления и последующим технологическим участком, работающим под повышенным давлением.

В целлюлозном производстве такая конструкция помогает повысить стабильность процесса, сократить потери пара и подготовить щепу или другое волокнистое сырье к последующему пропариванию или химической обработке.

Что такое винтовой питатель в целлюлозном производстве?

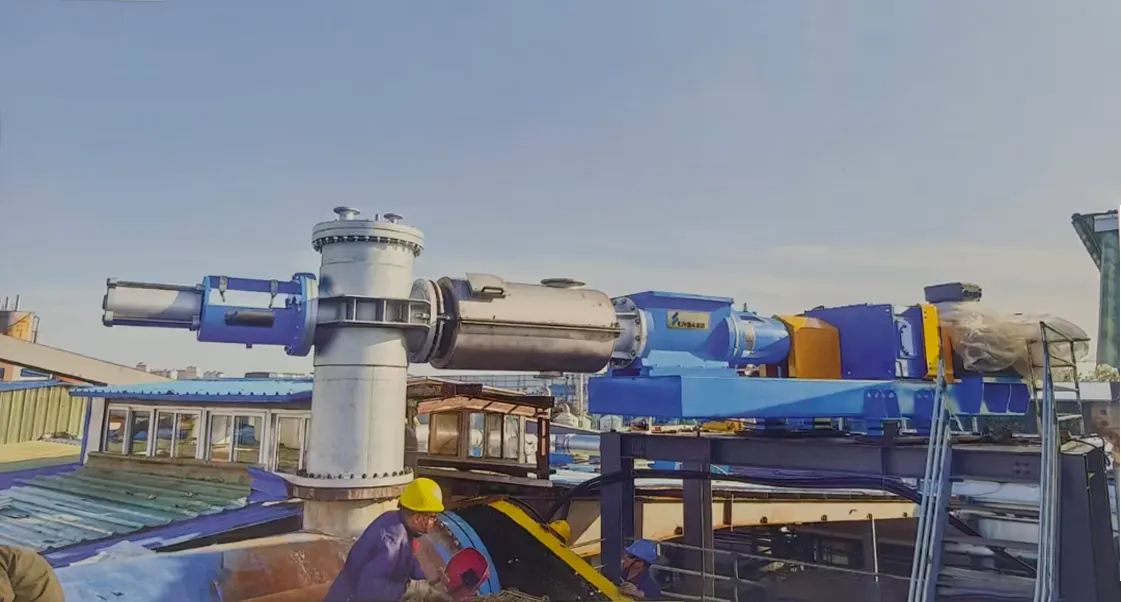

Винтовой питатель для ЦБП представляет собой тяжелое промышленное оборудование, предназначенное для непрерывной подачи волокнистого сырья на следующий этап технологического процесса.

В зависимости от конфигурации производственной линии он может устанавливаться перед:

• камерой пропаривания;
• системой химической пропитки;
• оборудованием высокого давления;
• рафинером;
• установкой предварительной обработки;
• системой химико-механической обработки сырья.

Материал поступает в корпус, где вращающийся шнек перемещает его в направлении разгрузочной части.

Однако геометрия винта и внутренняя конструкция оборудования выполнены таким образом, чтобы свободный объем для сырья постепенно уменьшался.

По мере продвижения вперед материал подвергается все более сильному сжатию.

При правильно подобранной конструкции это обеспечивает несколько важных технологических эффектов:

1. удаление части свободной воды;
2. уплотнение и частичное механическое разрушение сырья;
3. увеличение объемной плотности материала;
4. образование плотной материальной пробки;
5. герметизацию между зоной атмосферного давления и оборудованием высокого давления.

Именно это отличает винтовой пробковый питатель от обычного шнекового транспортера.

Принцип работы винтового пробкового питателя

Работу оборудования можно разделить на несколько последовательных этапов.

1. Подача материала

Сырье поступает в загрузочную часть винтового питателя.

В зависимости от технологического процесса это может быть:

• древесная щепа;
• волокнистая биомасса;
• предварительно подготовленное растительное сырье;
• другие виды волокнистого материала.

На входе материал обычно имеет рыхлую структуру и содержит значительное количество пустот между отдельными частицами.

Для стабильной работы питателя важна правильная конструкция загрузочного бункера.

Нерегулярные частицы древесной щепы и волокнистого материала текут значительно хуже, чем гранулированное сырье.

При неправильной конструкции загрузки могут возникнуть:

• зависание материала;
• образование сводов;
• неравномерная подача;
• пульсации потока;
• неполное заполнение винта.

Поэтому стабильность подачи на входе напрямую влияет на работу всего оборудования.

2. Постепенное сжатие материала

При вращении винта сырье перемещается в сторону разгрузки.

Внутренняя геометрия оборудования обеспечивает постепенное увеличение степени сжатия.

Вместо свободного перемещения материала, как в обычном шнековом транспортере, рабочий объем уменьшается по направлению к выходу.

Сжатие может регулироваться за счет:

• шага винта;
• диаметра винта;
• диаметра вала;
• конфигурации рабочей камеры;
• выходного сопротивления;
• противодавления.

В результате сырье постепенно становится более плотным.

Для древесной щепы и других волокнистых материалов этот принцип особенно эффективен, поскольку они обладают высокой сжимаемостью и большим количеством внутренних воздушных пустот.

3. Сжатие, разрыхление и обезвоживание

В процессе работы материал испытывает не только продольное перемещение, но и значительное механическое давление.

Сырье подвергается:

сжатию, механическому разрыхлению, частичному разрушению структуры и обезвоживанию.

Это позволяет подготовить материал к последующей технологической обработке.

Удаление части свободной воды и изменение структуры сырья могут улучшить условия для последующего проникновения пара или химических реагентов.

При этом целью является не просто уменьшение размера частиц.

Основная задача состоит в изменении физического состояния сырья перед следующим этапом технологического процесса.

4. Формирование плотной материальной пробки

Одной из главных функций винтового питателя является формирование так называемой материальной пробки.

По мере увеличения давления рыхлое сырье превращается в плотную уплотненную массу в зоне разгрузки.

Эта пробка становится частью системы герметизации.

Подобная конструкция особенно важна в тех случаях, когда по обе стороны оборудования существуют разные уровни давления.

Со стороны загрузки может быть атмосферное давление, а последующее оборудование может содержать:

• высокотемпературный пар;
• насыщенный пар;
• повышенное давление;
• химические растворы.

Без надежного уплотнения пар может выходить обратно через загрузочную систему.

Плотная пробка из сырья помогает предотвратить этот обратный выброс.

Зачем необходимо противодавление?

Винтовой питатель данного типа работает совместно с Т-образным трубопроводом и устройством противодавления.

Это важная часть системы.

Для эффективного уплотнения материал должен встречать контролируемое сопротивление в зоне разгрузки.

Устройство противодавления создает необходимую механическую нагрузку на выходе.

Благодаря этому шнек может сжимать материал до требуемой плотности.

Правильно настроенная система противодавления помогает обеспечить:

• стабильную степень сжатия;
• необходимую плотность пробки;
• надежную герметизацию;
• снижение утечек пара;
• равномерную подачу сырья.

Однако чрезмерно высокое противодавление также нежелательно.

Если сопротивление становится слишком большим, резко увеличивается крутящий момент.

Это может вызвать:

• перегрузку электродвигателя;
• повышенный износ винта;
• закупоривание оборудования;
• повреждение механических узлов.

Поэтому конструкция должна обеспечивать правильный баланс между качеством уплотнения и механической нагрузкой на привод.

Герметизация пара высокого давления

После формирования плотной пробки материал начинает выполнять функцию естественного уплотнения внутри системы.

Эта пробка отделяет загрузочную часть от оборудования, работающего под высоким давлением.

В процессах пропаривания и предварительной обработки сырья это является одной из ключевых функций винтового питателя.

Вместо использования только механического клапана система использует сам уплотненный материал в качестве барьера.

Стабильная пробка помогает уменьшить:

• обратный выброс пара;
• колебания давления;
• нестабильность подачи;
• тепловые и энергетические потери.

Именно поэтому такой винтовой питатель следует рассматривать как часть технологического процесса, а не просто как транспортное оборудование.

Расширение материала после разгрузки

Особенно важный процесс происходит после выхода сырья из зоны высокого сжатия.

Внутри винтового питателя материал находится под значительным механическим давлением.

После прохождения через выходное сечение давление резко снижается.

В результате спрессованный материал начинает расширяться.

Этот эффект способствует повторному раскрытию структуры сырья.

Последовательность:

сжатие → разгрузка → быстрое расширение

создает благоприятные условия для последующей обработки волокнистого материала.

После расширения пар и химические реагенты могут проникать внутрь сырья значительно эффективнее.

Улучшение пропаривания и химической пропитки

Для целлюлозного производства равномерное проникновение пара и химических растворов имеет большое значение.

Если материал недостаточно подготовлен, обработка может происходить неравномерно.

Одни участки сырья могут получить слишком интенсивную обработку, а другие — недостаточную.

Механическое сжатие с последующим расширением способствует раскрытию структуры сырья.

В зависимости от технологической схемы после винтового питателя материал может контактировать с:

• насыщенным паром;
• технологическим паром;
• химическим раствором;
• пропиточной жидкостью;
• другими технологическими реагентами.

Таким образом, механическая подготовка материала улучшает условия для дальнейшей обработки.

Винтовой питатель и шнековый транспортер: в чем разница?

Несмотря на внешнее сходство, назначение этих машин отличается.

Характеристика	Винтовой пробковый питатель	Шнековый транспортер
Основное назначение	Подача и сжатие	Транспортировка
Сжатие материала	Высокое	Незначительное
Формирование пробки	Да	Обычно нет
Герметизация давления	Да	Нет
Обезвоживание	Возможно	Обычно отсутствует
Устройство противодавления	Часто используется	Обычно не требуется
Защита от обратного выхода пара	Важная функция	Не является основной функцией
Применение в ЦБП	Подача в систему высокого давления	Перемещение материала

Обычный шнековый транспортер решает задачу:

Как переместить материал из одной точки в другую?

А винтовой пробковый питатель решает более сложную задачу:

Как непрерывно подавать сырье в технологический процесс под давлением, одновременно сжимая материал и предотвращая обратный выход пара?

Основные узлы промышленного винтового питателя

Конструкция может отличаться в зависимости от производителя и области применения, однако промышленный винтовой питатель обычно включает следующие основные компоненты.

Загрузочная часть

Принимает сырье от предыдущего оборудования и обеспечивает его стабильную подачу к винту.

При работе с древесной щепой особенно важно предотвратить зависание материала.

Винтовой рабочий орган

Шнек является основным рабочим элементом машины.

Его геометрия напрямую влияет на:

• производительность;
• степень сжатия;
• потребляемую мощность;
• время пребывания материала;
• качество формирования пробки.

Винт должен выдерживать высокий крутящий момент и постоянную механическую нагрузку.

Компрессионная зона

В этой части машины происходит основное уплотнение материала.

Конструкция должна создавать достаточную степень сжатия без чрезмерной нагрузки на привод.

Корпус

Корпус удерживает и направляет материал, одновременно воспринимая значительные механические нагрузки.

Для тяжелых условий эксплуатации требуется высокая жесткость конструкции.

Приводная система

Обычно включает:

• электродвигатель;
• редуктор;
• муфту;
• опорные приводные элементы.

Для крупных промышленных винтовых питателей требуется значительная установленная мощность.

Причина заключается в том, что энергия используется не только для перемещения, но и для интенсивного сжатия сырья.

Устройство противодавления

Оно создает регулируемое сопротивление на выходе и обеспечивает формирование стабильной пробки.

Правильная настройка этого узла имеет большое значение для надежной работы оборудования.

Т-образный трубопровод

В некоторых технологических схемах винтовой питатель соединяется с системой через Т-образную трубу.

Она используется совместно с устройством противодавления и позволяет интегрировать питатель с последующей системой пропаривания или химической обработки.

Производительность и мощность винтовых питателей

В соответствии с техническими данными рассматриваемая серия оборудования включает следующие модели:

Модель	Производительность	Мощность двигателя
WLQ13.5	150–250 т/сут	132–200 кВт
WLQ17	300–600 т/сут	355–560 кВт
WLQ20	500–1000 т/сут	450–800 кВт
WLQ24	800–1500 т/сут	710–1000 кВт

Эти параметры показывают важную особенность такого оборудования.

Потребляемая мощность может быть значительно выше, чем у обычного шнекового транспортера аналогичных размеров.

Это связано с тем, что значительная часть энергии используется на сжатие и уплотнение сырья, а не только на его транспортировку.

Фактический подбор модели не должен выполняться исключительно на основании суточной производительности.

Следует учитывать свойства материала и параметры последующего технологического процесса.

Как правильно подобрать винтовой питатель

Правильный выбор оборудования начинается с анализа сырья.

Даже две линии с одинаковой производительностью могут потребовать разные модели питателя, если физические свойства материала отличаются.

Необходимо учитывать несколько ключевых параметров.

1. Производительность

Основной показатель обычно выражается в:

т/сут

или

т/ч.

Однако номинальная производительность не отражает всех условий работы.

Оборудование также должно выдерживать кратковременные колебания подачи.

2. Тип сырья

Древесная щепа по своим физическим свойствам отличается от других видов волокнистого сырья.

Следует учитывать:

• форму частиц;
• размер щепы;
• длину волокон;
• насыпную плотность;
• сжимаемость.

Все эти параметры влияют на работу винта.

3. Влажность

Влажность существенно влияет на поведение материала при сжатии.

Изменение содержания влаги может влиять на:

• трение;
• обезвоживание;
• плотность пробки;
• крутящий момент;
• стабильность подачи.

Поэтому при подборе оборудования необходимо точно указывать рабочий диапазон влажности.

4. Размер частиц

В реальном производстве сырье не имеет абсолютно одинакового размера.

Слишком крупные частицы могут привести к:

• неравномерной подаче;
• локальной перегрузке;
• закупориванию;
• повышенному износу.

Количество мелких частиц также влияет на характер сжатия материала.

5. Насыпная плотность

Насыпная плотность определяет взаимосвязь между объемной и массовой производительностью.

Два материала могут занимать одинаковый объем, но иметь совершенно разную массу.

Поэтому производительность по массе необходимо рассчитывать с учетом фактической плотности сырья.

6. Необходимая степень сжатия

Для разных технологических процессов требуется различная плотность материальной пробки.

Если оборудование используется только для дозированной подачи, степень сжатия может быть ниже.

Если же питатель должен выполнять функцию уплотнения между атмосферным и высоким давлением, требуется значительно более плотная пробка.

Это напрямую влияет на:

• конструкцию винта;
• мощность двигателя;
• крутящий момент редуктора;
• величину противодавления.

7. Давление в последующем оборудовании

Необходимо учитывать перепад давления между загрузочной и разгрузочной сторонами.

Чем выше давление в последующей технологической системе, тем более стабильной должна быть материальная пробка.

Поэтому винтовой питатель следует подбирать как часть всей технологической линии.

Почему требуется высокая мощность двигателя?

Один из частых вопросов — почему винтовой питатель для целлюлозного производства оснащается мощным электродвигателем.

Основная причина — интенсивное сжатие материала.

Обычный шнековый транспортер расходует энергию главным образом на перемещение сырья и преодоление трения.

Винтовой пробковый питатель дополнительно должен создавать значительное усилие для уплотнения большого объема волокнистого материала.

Потребность в крутящем моменте может увеличиваться при:

• повышении влажности;
• росте плотности материала;
• увеличении размера частиц;
• повышении противодавления;
• нестабильной подаче.

Поэтому привод должен иметь достаточный запас по крутящему моменту.

Типичные проблемы винтового питателя

Даже правильно подобранное оборудование может работать нестабильно при значительном изменении технологических условий.

Закупоривание материала

Причинами могут быть:

• слишком крупные частицы;
• посторонние предметы;
• чрезмерное противодавление;
• нестабильная подача;
• отклонение влажности.

Решение проблемы должно начинаться с определения причины, а не с простого увеличения мощности двигателя.

Повышенная нагрузка на двигатель

Рост тока или крутящего момента может указывать на:

• чрезмерное сжатие;
• повышенное противодавление;
• механический износ;
• попадание постороннего предмета;
• чрезмерную подачу материала.

Длительная работа с перегрузкой может сократить срок службы электродвигателя, редуктора и шнека.

Нестабильное формирование пробки

Если плотность пробки постоянно меняется, давление в системе также может стать нестабильным.

Причинами могут быть колебания:

• влажности;
• расхода материала;
• насыпной плотности;
• размера частиц;
• настройки противодавления.

Поэтому равномерная подача сырья является одним из ключевых условий стабильной работы.

Обратный выброс пара

Выход пара в сторону загрузочного оборудования является серьезной проблемой.

Возможные причины:

• недостаточная плотность пробки;
• слишком низкая подача сырья;
• неправильное противодавление;
• износ винта;
• неправильные технологические настройки.

В таком случае необходимо проверять не отдельный узел, а всю систему подачи и герметизации.

Техническое обслуживание винтового питателя

Поскольку оборудование непрерывно работает под высокой механической нагрузкой, большое значение имеет профилактическое обслуживание.

Износ винта

Рабочая поверхность винта постоянно контактирует с уплотненным материалом.

При значительном износе снижается способность оборудования создавать необходимое давление.

Износ корпуса

Следует регулярно проверять внутренние поверхности корпуса и рабочие зазоры.

Увеличение зазора между шнеком и корпусом может снизить эффективность сжатия.

Редуктор и подшипники

Приводные узлы необходимо обслуживать в соответствии с регламентом производителя.

Повышенная температура, шум или вибрация требуют немедленной диагностики.

Устройство противодавления

Механизм должен перемещаться свободно и создавать стабильное сопротивление.

Заедание может привести к резкому изменению нагрузки на привод.

Контроль тока двигателя

Мониторинг электрического тока позволяет отслеживать состояние оборудования в течение длительного времени.

Постепенное увеличение нагрузки может указывать на:

• изменение характеристик сырья;
• изменение зазоров;
• рост противодавления;
• механический износ.

Регулярный анализ рабочих данных позволяет выявить проблему до аварийной остановки.

Применение винтовых питателей в ЦБП

Винтовые пробковые питатели используются на участках, где требуется непрерывная подача сырья и разделение зон с разным давлением.

Подготовка древесной щепы

Щепа может подвергаться сжатию перед пропариванием или химической обработкой.

Механическая и химико-механическая масса

В процессах, где одновременно используются давление, тепло и химические вещества, требуется надежная подача материала между различными технологическими зонами.

Предварительное пропаривание

Плотная материальная пробка позволяет разделить атмосферную загрузочную систему и оборудование под давлением.

Химическая пропитка

Сжатие с последующим расширением сырья создает благоприятные условия для проникновения химических растворов.

Обработка биомассы и волокнистого сырья

Подобный принцип может использоваться и в других отраслях, где волокнистый сжимаемый материал необходимо подавать в аппарат под давлением.

Однако конструкция всегда должна подбираться в соответствии с конкретным видом сырья.

Какие данные необходимо предоставить для подбора винтового питателя?

Для правильного выбора оборудования недостаточно указать только производительность, например «500 тонн в сутки».

Желательно предоставить следующую информацию:

• тип сырья;
• требуемую производительность;
• влажность;
• насыпную плотность;
• средний размер частиц;
• максимальный размер частиц;
• оборудование перед питателем;
• оборудование после питателя;
• рабочее давление;
• рабочую температуру;
• наличие химических реагентов;
• требуемый материал изготовления;
• напряжение и частоту электросети.

Чем полнее технические данные, тем точнее можно подобрать модель оборудования.

Часто задаваемые вопросы

Чем винтовой питатель отличается от шнекового транспортера?

Шнековый транспортер предназначен прежде всего для перемещения материала. Винтовой пробковый питатель одновременно подает, сжимает и уплотняет сырье, а в целлюлозном производстве также может создавать герметичную пробку против обратного выхода пара.

Почему материал сжимается внутри питателя?

Сжатие повышает плотность сырья, помогает удалить часть свободной влаги и формирует плотную пробку, которая предотвращает обратный выход пара из оборудования высокого давления.

Что такое винтовой пробковый питатель?

Это оборудование, которое с помощью вращающегося шнека постепенно уплотняет материал и формирует из него плотную пробку перед разгрузкой.

Можно ли использовать винтовой питатель для древесной щепы?

Да. Промышленные винтовые питатели широко применяются для подачи древесной щепы и других волокнистых материалов.

Конструкция должна подбираться с учетом размера щепы, влажности, плотности и требуемой производительности.

Для чего используется устройство противодавления?

Оно создает контролируемое сопротивление на выходе, благодаря чему шнек может сжимать сырье и поддерживать стабильную материальную пробку.

Как выбрать производительность винтового питателя?

При подборе необходимо учитывать не только количество тонн в сутки.

Следует также оценивать:

• влажность;
• размер частиц;
• насыпную плотность;
• требуемую степень сжатия;
• давление последующего оборудования.

Заключение

В целлюлозно-бумажной промышленности винтовой питатель представляет собой значительно больше, чем обычное транспортное оборудование.

Правильно спроектированный винтовой пробковый питатель может одновременно выполнять несколько функций:

непрерывная подача, сжатие, механическое разрыхление, частичное обезвоживание, формирование материальной пробки и герметизация давления.

После выхода из зоны сжатия материал расширяется, благодаря чему его структура становится более доступной для последующего воздействия пара или химических реагентов.

Для производственных линий, работающих с высокой температурой и повышенным давлением, эффективность винтового питателя может непосредственно влиять на:

• стабильность подачи;
• герметизацию пара;
• энергопотребление;
• качество пропитки;
• непрерывность производства.

Поэтому оборудование нельзя выбирать только по номинальной производительности.

Необходимо одновременно учитывать свойства сырья, влажность, размер частиц, требуемую степень сжатия, рабочее давление и параметры последующего технологического процесса.

Правильно подобранный винтовой питатель обеспечивает не только надежную транспортировку материала, но и стабильный переход между атмосферной системой подачи и технологическим оборудованием высокого давления.
