Мешалка

Описание оборудования:

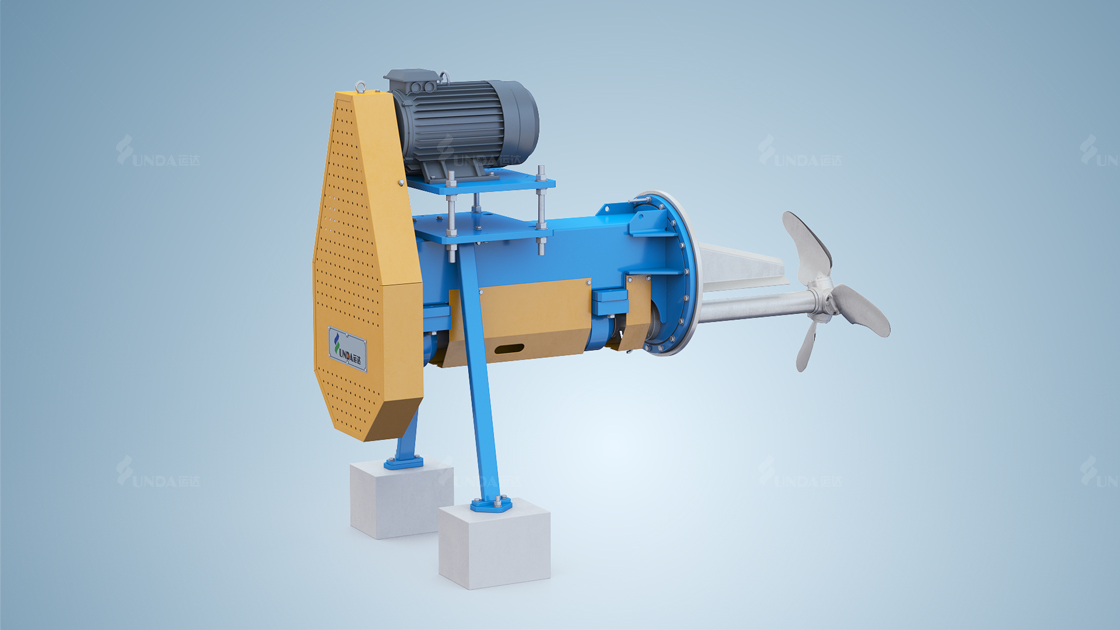

Мешалка FJB представляет собой подвесную мешалку бассейна целлюлозы, предназначенную для перемешивания целлюлозы разной концентрации на Башне для хранения массы, круглой бассейне целлюлозы и квадратной бассейне целлюлозы. Используйте фланец, чтобы повесить его на стену бассейна. Не требуется цемент для фиксации, занимает небольшую площадь, проста в установке и имеет небольшую мощность.

Выдающееся преимущество

Лопасть имеет передовую конструкцию, сильную тягу, и регулируется под углом в соответствии с разными концентрациями и видами целлюлозы, что делает ее более применимой;

Можно использовать механическое уплотненияе;

Равномерное перемешивание целлюлозы, низкое удельное энергопотребление.

Принципы конструкции

В основном состоит из шести частей, таких как импеллеры, блок привода, блок уплотнения сальника, блок ременного привода, блок клети, монтажное кольцо и защитный кожух.

1. Импеллеры

Состоит из основания крыльчатки, лопасти и шаровой крышки, между лопастью и крышкой крыльчатки соединяются фиксирующий штифт и болт, регулировать угол лопасти путем регулирования отверстия фиксирующего штифта

2. Блок привода

Состоит из корпуса подшипника, подшипника, шпинделя, втулки, водосбросного кольца и разделительной втулки. Корпус и подшипник предназначены для поддержки шпинделя, втулка подшипника для сборки шпинделя соответствует набивке для защиты шпинделя, перегородка устанавливается на месте ввода шпинделя в бассейн целлюлозы во избежание коррозии шпинделя.

3. Блок уплотнения сальника

Состоит из сальниковой камеры, сальника, водоотделительного кольца, прокладки и зажимной крышки. Снять прокладку и затянуть набивочную камеру только при условии замены набивки целлюлозой, после чего можно заменить набивку.

4. Блок ременного привода

Состоит из электродвигателя, моторного ремня, хост-ремня, клинового ремня,нижней пластины двигателя и винта. Мотор через ремень передает мощность на первичный вал.

5. Блок клети

Изготовлен из групповой сварки квадратной трубы и стального листа. Для крепления гнезда подшипника и винта блока привода ремня, фронтальный фланец соединяется с монтажным кольцом.

6. Монтажное кольцо

Монтажное кольцо разделяется на монтажное кольцо стального бассейна целлюлозы и монтажное кольцо цементного бассейна целлюлозы. Выбрать разные монтажные кольца в соответствии с разными типами бассейна целлюлозы

7. Защитный кожух

Изготовление пластинка ячеек и изогнутой пластины путем сварки для защиты шкива и шпинделя.

Таблица параметров

Модель	FJB600	FJB800	FJB1000	FJB1300	FJB1600
Диаметр лопасти: (мм)	600	800	1000	1300	1600
Концентрация целлюлозы: (%)	≤4.5
Объем бассейна целлюлозы: (м3)	20-50	50-80	80-120	100-150	150-250
Мощность электродвигателя: (кВт)	5.5-11	5.5-15	45260	30-55	55-90
