Описание оборудования:

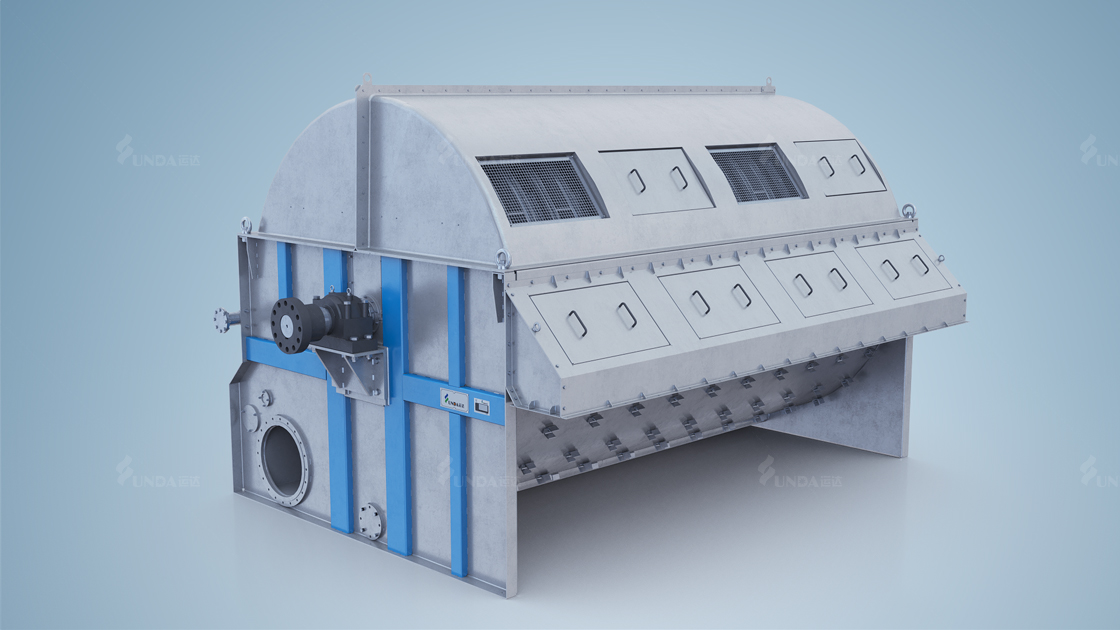

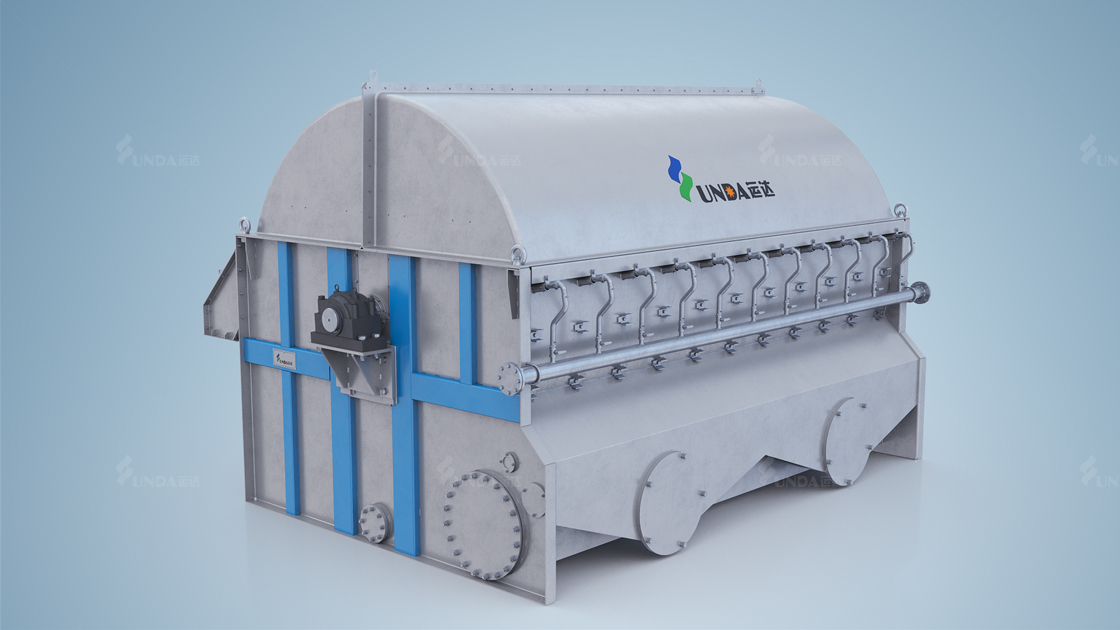

Гравитационный многодисковый концентратор серии ZNP является оборудованием для концентрации целлюлозы, разработанным самостоятельно на основе многолетнего практического опыта нашего завода в проектировании и изготовлении дисковых фильтров, на основе передового опыта отечественной и зарубежной техники, с учетом фактического положения предприятий по производству бумаги в Китае. Данное оборудование относится к концентрированному оборудованию непрерывного вращения, которое в основном предназначено для осушки и концентрирования целлюлозы, как механических древесных масс, макулатурной, тростниковой, бамбуковой, шлаковой и соломенной целлюлозы с низкой степенью свободы (высокой степенью размола), коротким волокном или высокой концентрацией целлюлозы.
Выдающееся преимущество
Дисковый сгуститель в основном предназначен для промывки и концентрирования низкоконцентрированной целлюлозы;
Оборудован комбинированным дисковым фильтробарабаном, что значительно увеличивает площадь фильтрации, занимает небольшую площадь, производительность большая
Используя фильтр из нержавеющей стали, длительный срок службы;
Рациональная структура очистки и зачистки раствора, фильтрующая сетка нелегко засорить, сильная способность к обезвоживанию.
Принцип конструкции
Оборудование состоит из желоба, верхнего крышки, шпинделя, секторной плиты, устройства для промывки сетки, приводного устройства и т.д., детальная конструкция см. генплан оборудования.
Желоб: в него входят входной желоб, промежуточный желоб и выходной желоб. После поступления целлюлозы из входного желоба, целлюлоза непрерывно концентрируется в желобе и течет на части выхода целлюлозы, после перелива выводится из выводного желоба. Желоб спроектирован с проточной конструкцией, сваркой из стального листа и профиля.
Верхняя крышка: сварка из стального листа, на крышке предусмотрено окно, открыть верхнюю подвижную крышку, можно наблюдать за работой частей. При ремонте оборудования или замене фильтрующей сетки можно удалить ее с помощью проушины на корпусе колпака.
Фильтрующий диск: собран из 8 веерообразных плит из нержавеющей стали, наружная сетка из нержавеющей стали с ячейками 40-60 меш. Веерообразный фильтр устанавливается на наружном диаметре шпинделя, соединяется с шпинделем болтами, конструкция прочна, удобна для монтажа и демонтажа.
Устройство промывки сетки: ультратонкая автоматическая форсунка на водоструйной трубе выбрасывает воду высокого давления 0,6-0,7МПа, сначала смывает целлюлозу, прилипшую к поверхности сетки, потом промывает сетку, тем самым восстанавливает фильтрующую способность сетки. На обоих концах водораспылительной магистрали выполнена трубная резьба G3, можно регулировать угол водораспылительной магистрали вращением, затем изменить положение промывочной сетки сопла.
Привод состоит из подвесного редуктора с твердым валом, электродвигателя с преобразователем частоты с колесами, торсионного рычага и т.д., можно регулировать скорость вращения фильтрующего диска концентратора с помощью регулирования скорости электродвигателя с преобразователем частоты, чтобы соответствовать технологическим требованиям процесса обогащения.
| Модель | ZNH25 | ZNH35 | ZNH45 | ZNH55 |
| Диаметр фильтрующего диска: (мм) | 2500 | 3500 | 4500 | 5500 |
| Диск: (㎡) | 8.5 | 16.7 | 26 | 38 |
| Количество веерообразных пластин: (диск) | 12 | 14 | 16 | 18 |
