Описание оборудавания:
ГРВ (гидроразбиватель ) высокой концентрации серии ZDSH разработана по зарубежным данным и предназначена для очистки макулатуры от чернил. Оборудование способно быстро измельчать бумагу при высокой концентрации и температуре воды 60-90°С, при этом частицы чернил и волокна разделяются под действием химикатов. Частицы и примеси чернил могут по мере возможности сохранять свой прежний размер, что позволяет успешно проводить операции удаления, сортировки и очистки чернил. Оно смог использовать макулатуру для получения целлюлозы высокой белизны и экономить пар, лекарства и энергопотребление. Оно также стал одним из основных незаменимых устройств в технологии очистки макулатуры от чернил и приготовления целлюлозы.
Выдающееся преимущество
Подходит для дробления различных макулатурных растворов для удаления чернил и зачистки чернил.
Сборка специального спирального ротора, обладающего высокой способностью к удалению целлюлозы без разрушения примесей.
Высокая концентрация обработанной целлюлозы (12-18%), достаточное расчищение целлюлозы.
Компактная конструкция, проста в эксплуатации и ремонте.
Принцип конструкции

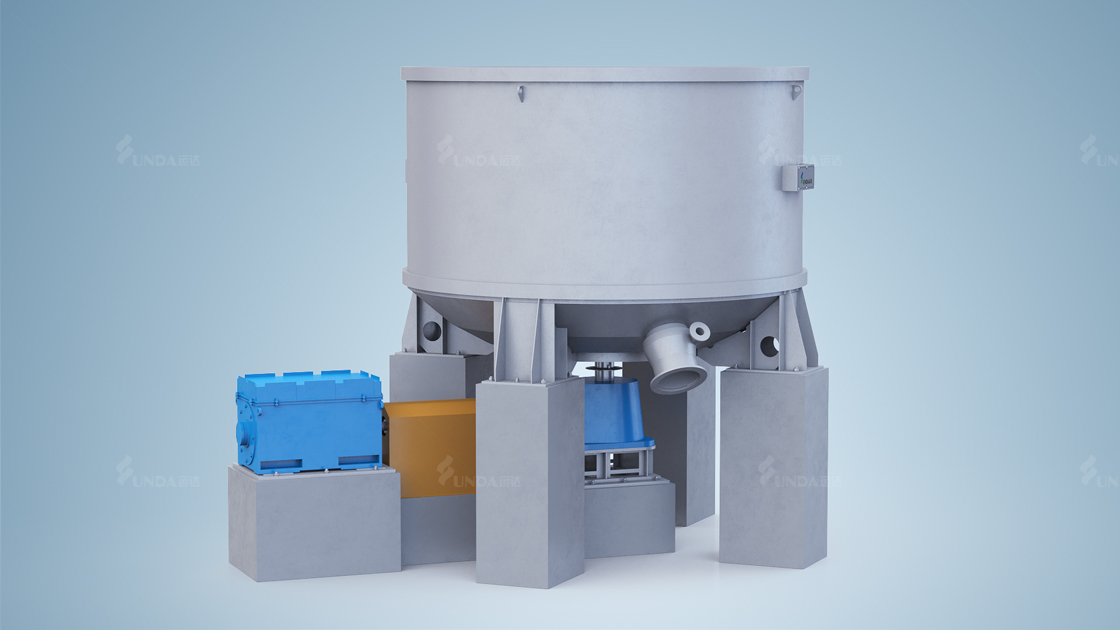

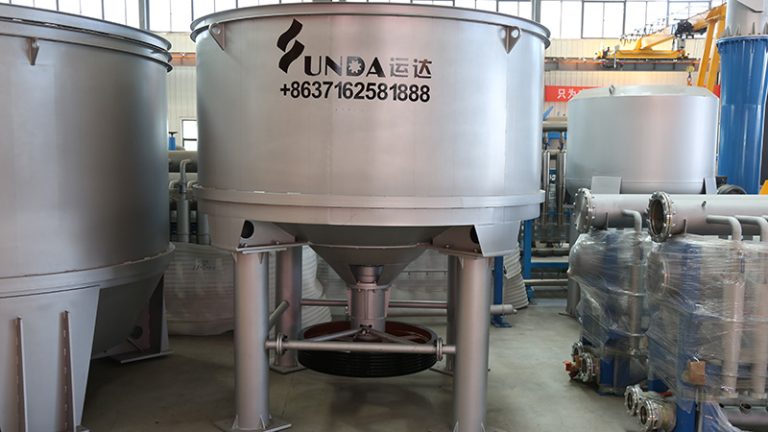

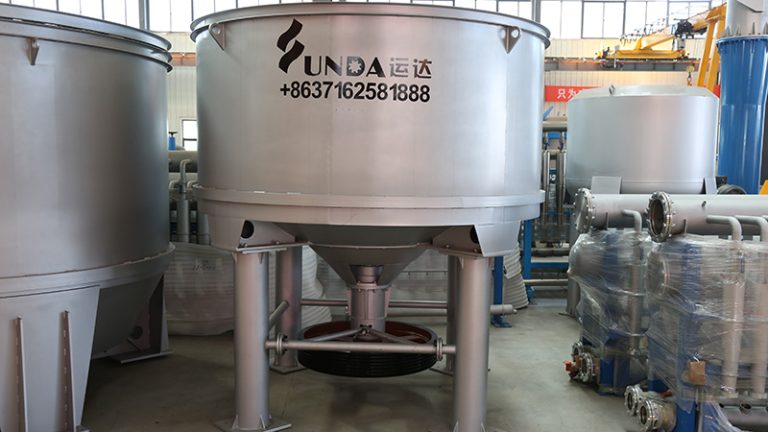

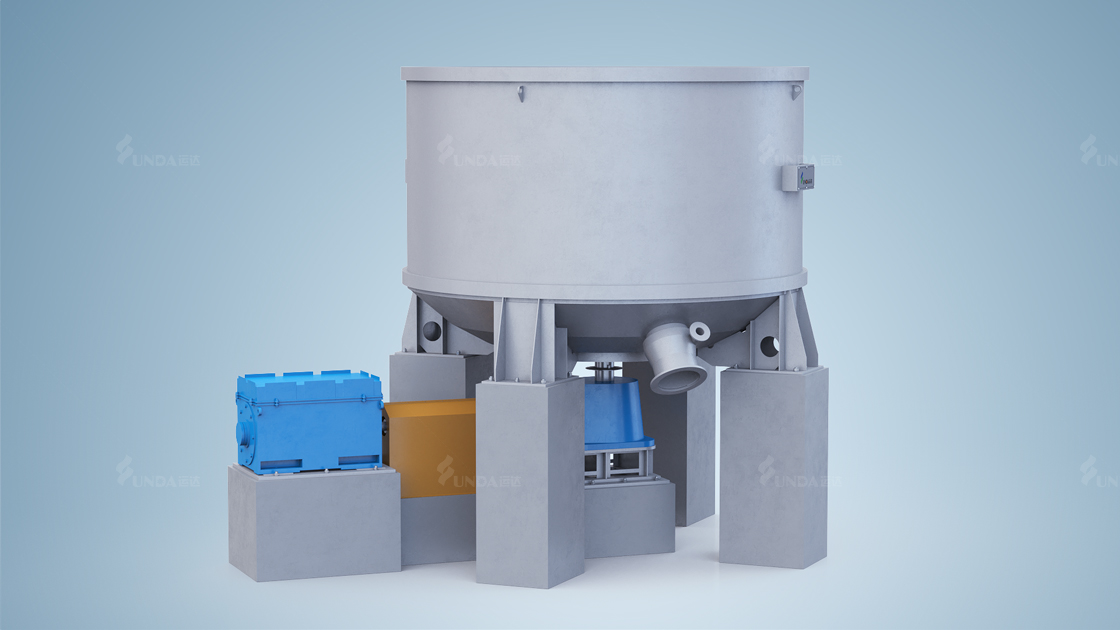

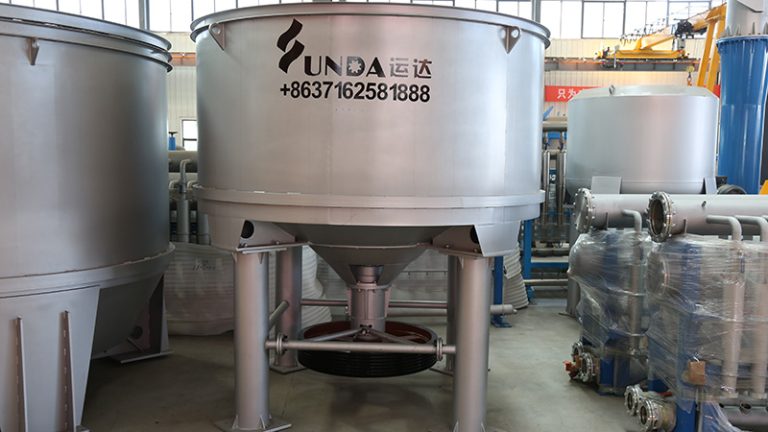

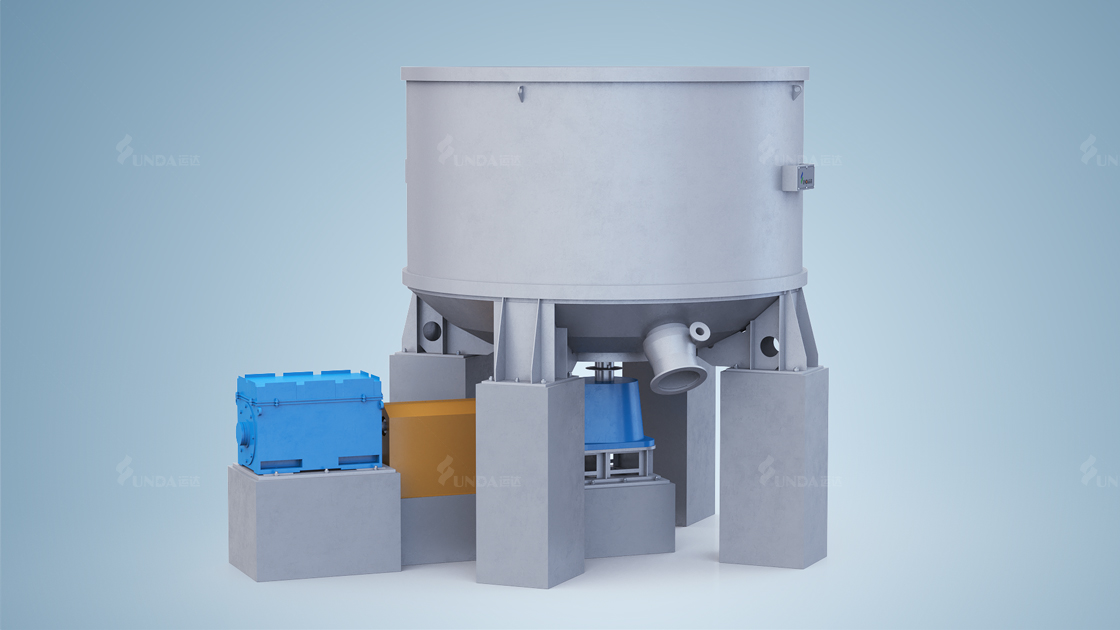

Данное оборудование представляет собой вертикальную конструкцию, в основном состоит из желоба, ротора, приводной части, щита для вывода целлюлозы, опоры и т.д..
Роторное устройство состоит из ротора и подшипникового опорного устройства со спиральными лопастями на роторе. При вращении ротора паста движется сверху вниз по ротору, в конце концов сбрасывается от нижней части ротора к стенке канавки, затем движется снизу вверх по стенке желоба, и снова переносится ротором на дно, что приводит к сильному гидравлическому удару и сдвигу. Целлюлозы втираются, растираются друг с другом и в конечном итоге распадаются на одно волокно. При этом чернила отслаиваются от поверхности волокон под воздействием взаимного трения между волокнами и химического воздействия детергента. Для опорного устройства подшипника применяется конструкция с низким коэффициентом трения, кроме сальника применяется бесконтактное уплотнение, что уменьшает ненужные потери энергии.
Желоб сваривается из стального листа, в верхней части которого установлен угольник фланца для работы при высокой концентрации и увеличения объема при низких концентрациях. В нижней части установлен фланец на дне желоба, соединяемый с щитом для вывода целлюлозы. На дне желоба установлены три перегородки, способствующие обратному потоку целлюлозы и образованию циркуляции. Желоб снабжен диафрагмой, которая используется в качестве канала для разбавленной воды при высококонцентрированном дроблении. На дне желоба предусмотрен выход для слива целлюлозы после завершения дробления.
В нижней части желоба установлена приводная часть, состоящая из шпинделя, подшипника, корпуса подшипника и шкива.
В зависимости от технологической необходимости под ротором может быть установлена ситовидная плита с большим размером отверстия. Замена ротора и ситовидной доски также может быть использована в качестве малоконцентрированной дробилки.Кронштейн состоит из четырех трубных колонн и ребер жесткости, которые поддерживают желоб, верхняя часть ребра сваривается с желобом, нижняя часть сваривается с плинтом, что делает опору более надежной. Измельчитель для удаления чернил работает прерывисто, в зависимости от технологического процесса может выводить целлюлозу с высокой концентрацией или с низкой концентрацией.
Технические параметры
| Модель | ZDSH3 | ZDSH4 | ZDSH6 | ZDSH9 |
| Номинальный объём(м3) | 5 | 10 | 15 | 30 |
| Концентрация обработки: (%) | 45278 | |||
| Производственная мощность: (Т/Д) | 20-30 | 30-50 | 60-70 | 140-180 |
| Мощность электродвигателя: (кВт) | 110 | 185 | 315 | 560 |
