Описание оборудования:

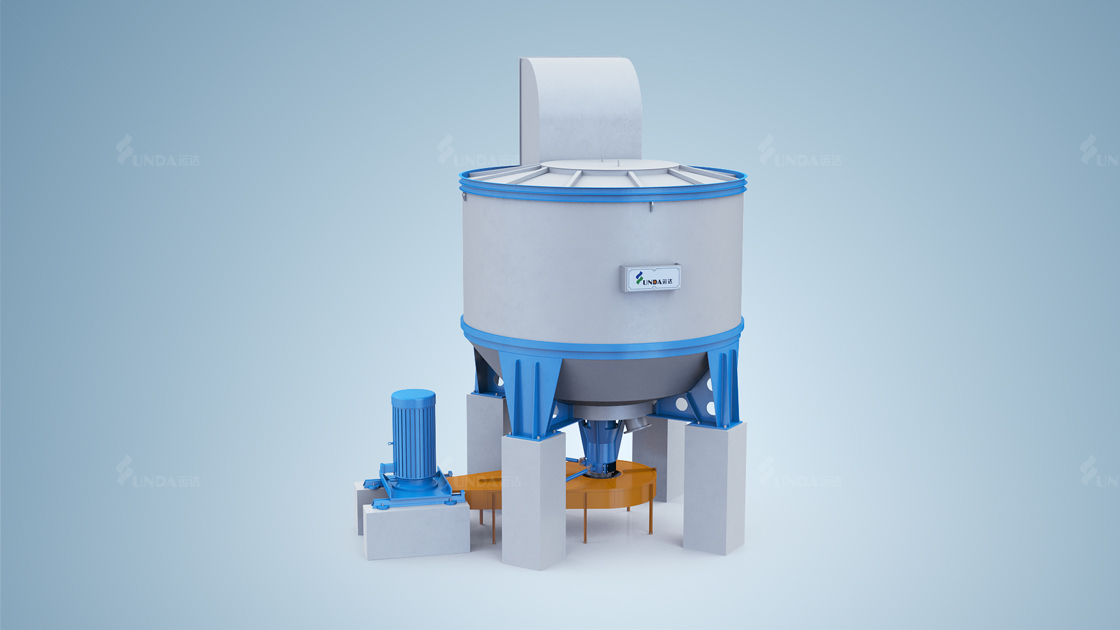

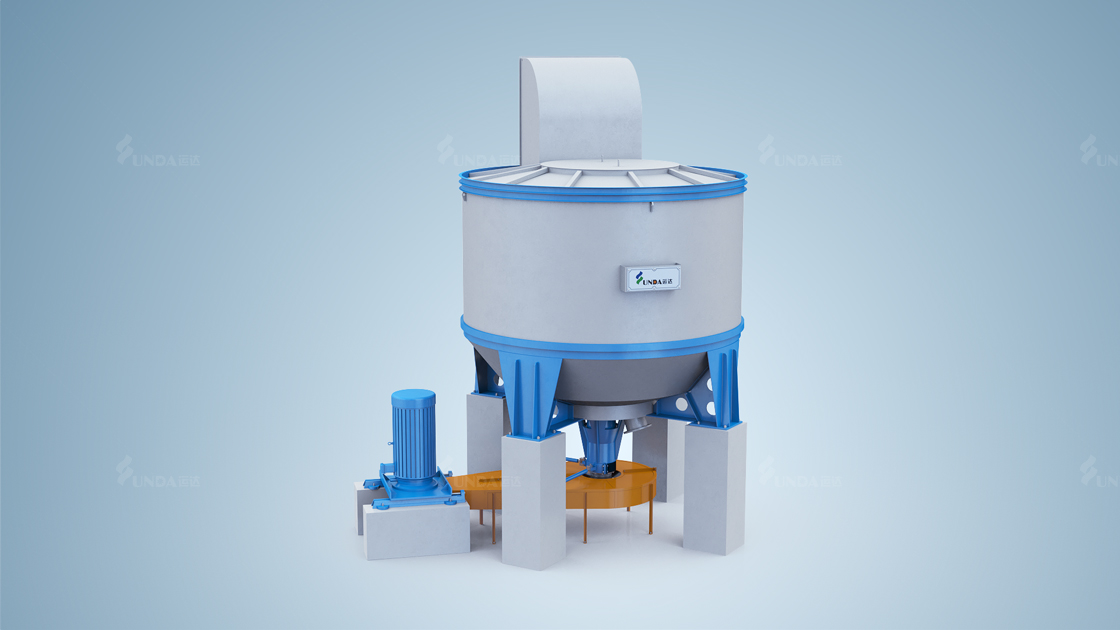

Вертикальний гидравлический ГРВ серии ZDSZ в основном предназначена для дробления целлюлозы, бумажного брака и макулатуры. Обладая сильной способностью к десорбции, широким диапазоном адаптации, простой конструкцией, удобством в эксплуатации и ремонте, в настоящее время является идеальным оборудованием для дробления макулатуры. ГРВ данной серии пригодны как для периодического, так и для непрерывного производства.
Выдающееся преимущество
В основном подходит для раздробленной целлюлозы средней концентрации (5-8%) из более чистого сырья, как древесная целлюлоза.
Энергосберегающий ротор средней концентрации с регулируемым зазором.
Принцип конструкции
ГРВ типа ZDSZ состоит из желоба, ротора, приводной части, ящика уровня целлюлозы (непрерывного) и других частей.
При заливке 1/2 воды в желоб разбиватель, после пуска электродвигателя равномерно вложить целлюлозу, бумажные браки или макулатуру в желоб, после развязки и сепарации целлюлоза вытекает через ячеек. Посторонние предметы и тяжелые шлаки собираются в резервуаре для отложения и периодически сливаются. Благодаря особому строению роторов гидроразбивателей данной серии при повороте ротора паста выбрасывается из центра по периметру. В центре ротора образуется вихрь, который разрушает целлюлозу и бумажные браки во влажном состоянии. Нераздробленные листы бумаги и пучки волокон дополнительно разгружаются в промежутке между ротором и решеткой. Благодаря особой форме хвостовой части лопасти дробления, она имеет функцию удержания отверстий ячеек от засорения.
Желоб сваривается из стального листа, верхняя часть желоба проектируется с коническим отверстием во избежание разбрызгивания целлюлозы; Нижняя часть соединена стальным фланцем с приводной частью. В нижней части желоба предусмотрены дефлекторы для рециркуляции пасты. На дне желоба предусмотрен дренажный выход и резервуар для осадка для удобства дренажа примесей.
В нижней части желоба установлена приводная часть, состоящая из шпинделя, подшипника, корпуса подшипника и шкива.
Под ротором расположено сето, которая имеет ячейки различных типов для выбора. Расстояние между ротором и сетом обычно составляет 3мм, можно регулировать.
Ящик уровня целлюлозы (непрерывный) представляет собой стальной цилиндр, который соединяется с выхлопной трубой разбиватель, в нем установлена регулируемая переливная плашка для регулирования уровня целлюлозы разбиватель и контроля качества.
| Модель | ZDSZ24 | ZDSZ25 | ZDSZ26 | ZDSZ27 | ZDSZ28 | ZDSZ29 |
| Условная вместимость: (м3) | 10 | 15 | 20 | 25 | 30 | 40 |
| Концентрация: (%) | 45054 | |||||
| Производственная мощность: (Т/Д) | 40-60 | 60-90 | 90-130 | 120-170 | 150-200 | 220-290 |
| Мощность электродвигателя: (кВт) | 90 | 132 | 185 | 250 | 250 | 315 |
