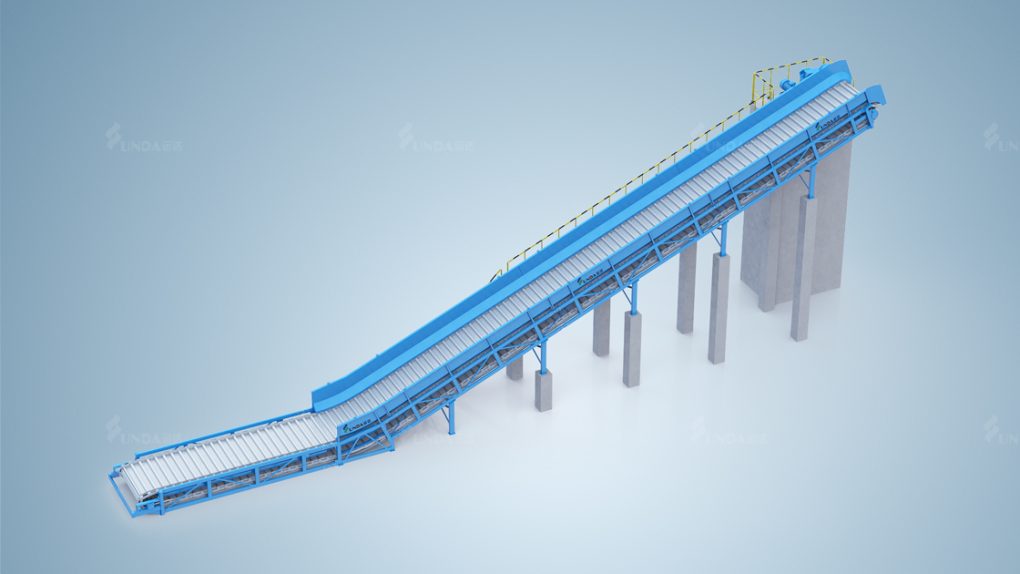

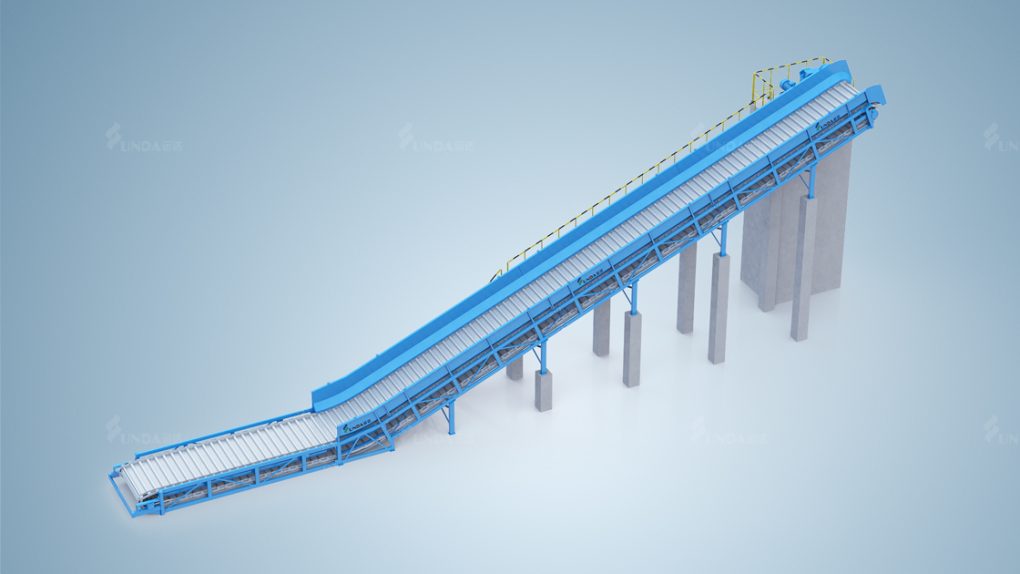

В бумажной промышленности цепной конвейер BFW в основном используется для транспортировки прессованных или сыпучих материалов в горизонтальном положении или под наклоном до 30 градусов для подачи макулатуры или целлюлозного картона в гидроразбиватель.
Выдающиеся преимущества：
Большая мощьность транспортировки
Низкий расход мощности
Малый износ
Надежность работы
Высокая эффективность
Принцип конструкции:
Роликовый конвейер состоит из приводного устройства, устройства хвостового колеса, натяжного устройства, цепной плиты и станины.
Роликовый конвейер
Состоит из электродвигателя, редуктора, привода и приводного цепного колеса. Мощность передается приводным устройством на главный вал через пару втулочных роликовых цепных колес, которые приводят в движение пазовую пластину. При помощи двух шестизубых цепных колес приводной шкив приводит в движение две цепи волочения стружки и пазовые пластины, которые движутся по направляющей.
Устройство хвостового колеса
Эта деталь помогает изменять направление движения цепных пластин. Она состоит из вала хвостового колеса, двух хвостовых колес, подшипника и т.д.
Натяжное устройство
Натяжное устройство выполняется спиральным способом натяжения для регулирования степени упругости тяговой цепи.
Цепная плита
Состоит из тяговой цепи и пазовой пластины. Тяговая цепь изготовлена из пластинчатой тяговой цепи, устойчивой к ударам, плавной и надежной работы. Внутренняя цепь оснащена роликами посередине, которые катятся по рельсам, чтобы уменьшить сопротивление трению и износ. Паз крепится болтами к тяговой цепи.
Станина
Включает в себя головную, хвостовую и промежуточную рамы, изготовленные из сварных швеллеров, угловой стали и усиленного листа. Для движения роликов предусмотрены четыре легкие направляющие.
| Модель | BWF1200 | BWF1400 | BWF1600 | BWF1800 | BWF2000 | BWF2200 | BWF2400 |
| Эффективная ширина цепной плиты (мм) | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
| Мощьность транспортировки (м3/ч) | 65-210 | 80-225 | 95-300 | 110-345 | 140-390 | 180-430 | 240-500 |
| Скорость транспортировки (м/мин) | 1.2-10 | ||||||
| Наклон | Целая упаковка макулатуры и картона ≤22° рыхлой макулатуры ≤30° щепы ≤45° | ||||||
| Материал транспортировки | Упаковка макулатуры, картона, рыхлой макулатуры, щепы | ||||||
| Макс. размер материала (мм) | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
