Сепараторы примесей данной серии применяются в комплекте со шламовой скважину для удаления большого количества легких и небольших тяжелых веществ из разбивателя в процессе переработки макулатуры в целлюлозно-бумажной промышленности.
Оборудование данной серии предназначено для следующих операций на шламовых скважинах. В процессе раздробления целлюлозы с крупными, легкими и тяжелыми примесями накапливаются в шлаковом скважине, после чего переливаются в сепаратор примесей, где под действием его ротора хорошая целлюлоза через ситовидную доску поступает в следующий передел. Глубокие посторонние предметы остаются в сепараторе примесей, после периодической промывки и нагнетания они осушаются и дренажируются через барабанное сито. Данное оборудование позволяет удалить примеси из макулатурной целлюлозы как можно раньше, избежать детализации примесей в процессе дробления, уменьшить нагрузку на оборудование на переделе, повысить производительность разбивателя, которая является комплектующим оборудованием в системе непрерывного дробления, обладает высокой эффективностью удаления примесей, компактной конструкцией, удобством монтажа и ремонта.
Выдающееся преимущество
Специально разработанный ротор, который может эффективно избежать дробления примесей.
Позволяет разделить примеси по разным удельным весам.
Заблаговременное удаление примесей из целлюлозы и уменьшение нагрузки на разбиватель и оборудование переделов.
Наличие автоматической системы управления для удобства и надежности процесса удаления примесей.
Передняя крышка может быть открыта, что делает его более удобной при ремонте.
Принцип конструкции

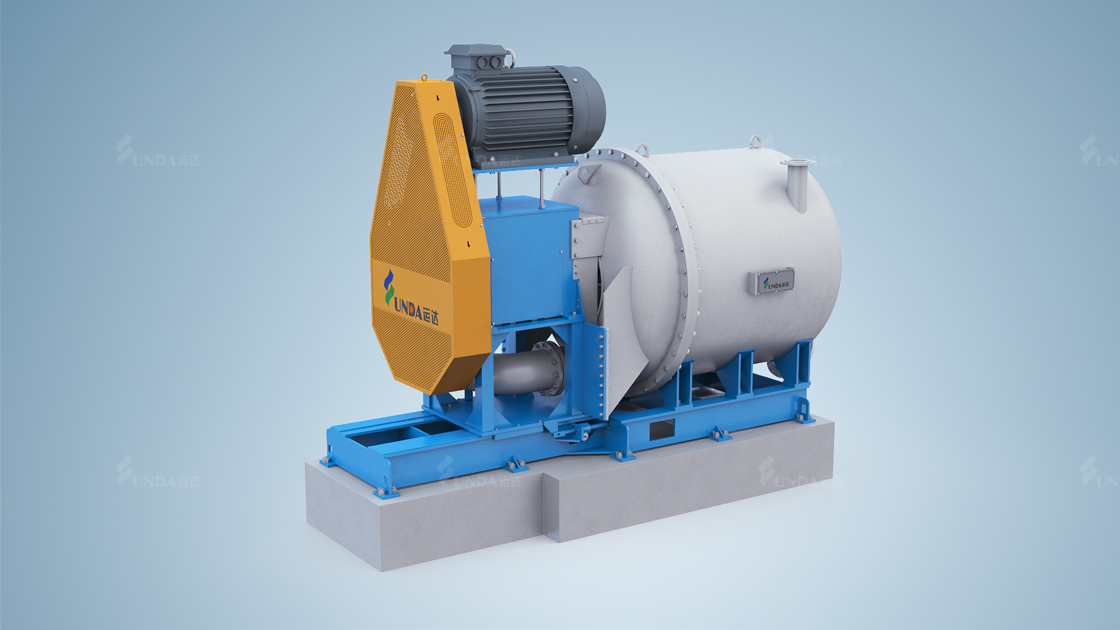

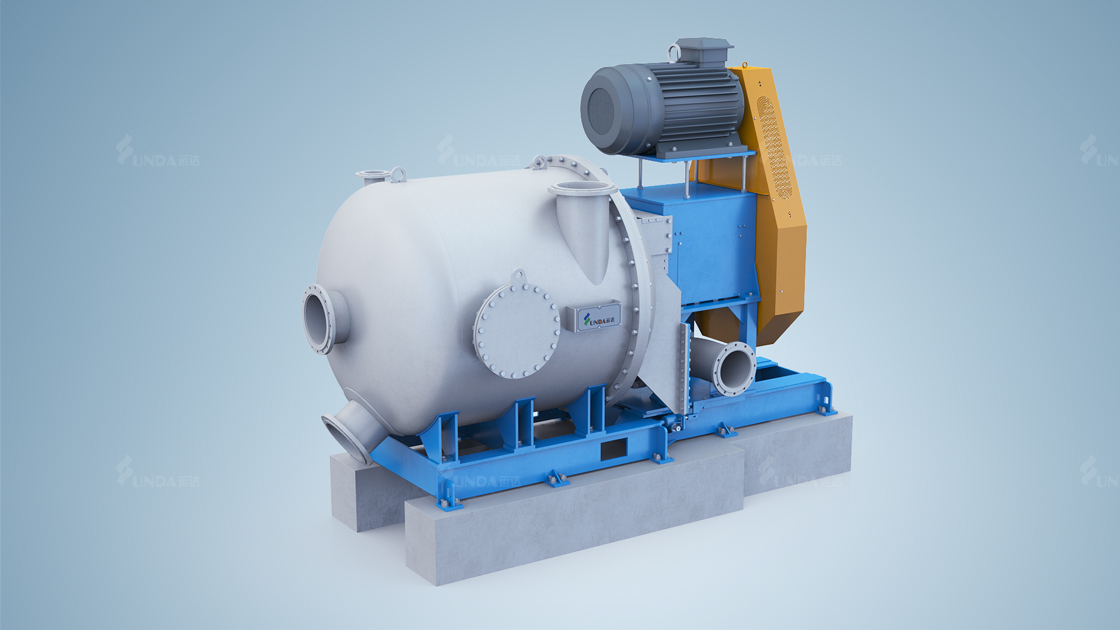

Данное оборудование состоит из передней крышки, корпуса, роторного устройства, основания, приводного устройства и т.д.
На передней крышке предусмотрены трубы для ввода целлюлозы и отвода тяжелого шлака.
В передней части корпуса предусмотрена выпускная труба легкого шлака, на торце установлен фланец для соединения с щитом для отвода целлюлозы в роторном устройстве, на двух сторонах – соединительная плита для соединения с основанием.
Роторная установка в основном состоит из ротора, опорного вала, щита для вывода целлюлозы, сета, корпуса подшипника, приводной опоры, большого клинового ремня и т.д.. Ротор изготовлен из износостойкого литого стального материала, на роторном устройстве предусмотрены регулирующие болты, которые позволяют регулировать зазор между сетом и ротором.
Основание предназначено для поддержки корпуса и приводной части.
Привод состоит из электродвигателя, небольшого клиноременного колеса, опоры электродвигателя и треугольной ленты.
Конструкция сепаратора примесей приведена в приложенном чертеже.
| модель | ZSF1 | ZSF2 | ZSF3 |
| Условная вместимость: (м3) | 1.2 | 3 | 5 |
| Концентрация обработки: (%) | 44962 | ||
| Производственная мощность: (Т/Д) | 15-45 | 40-120 | 60-150 |
| Мощность электродвигателя: (кВт) | 45 | 75 | 160 |
