Inflow Pressure Screen для бумажной и целлюлозной промышленности | Yunda

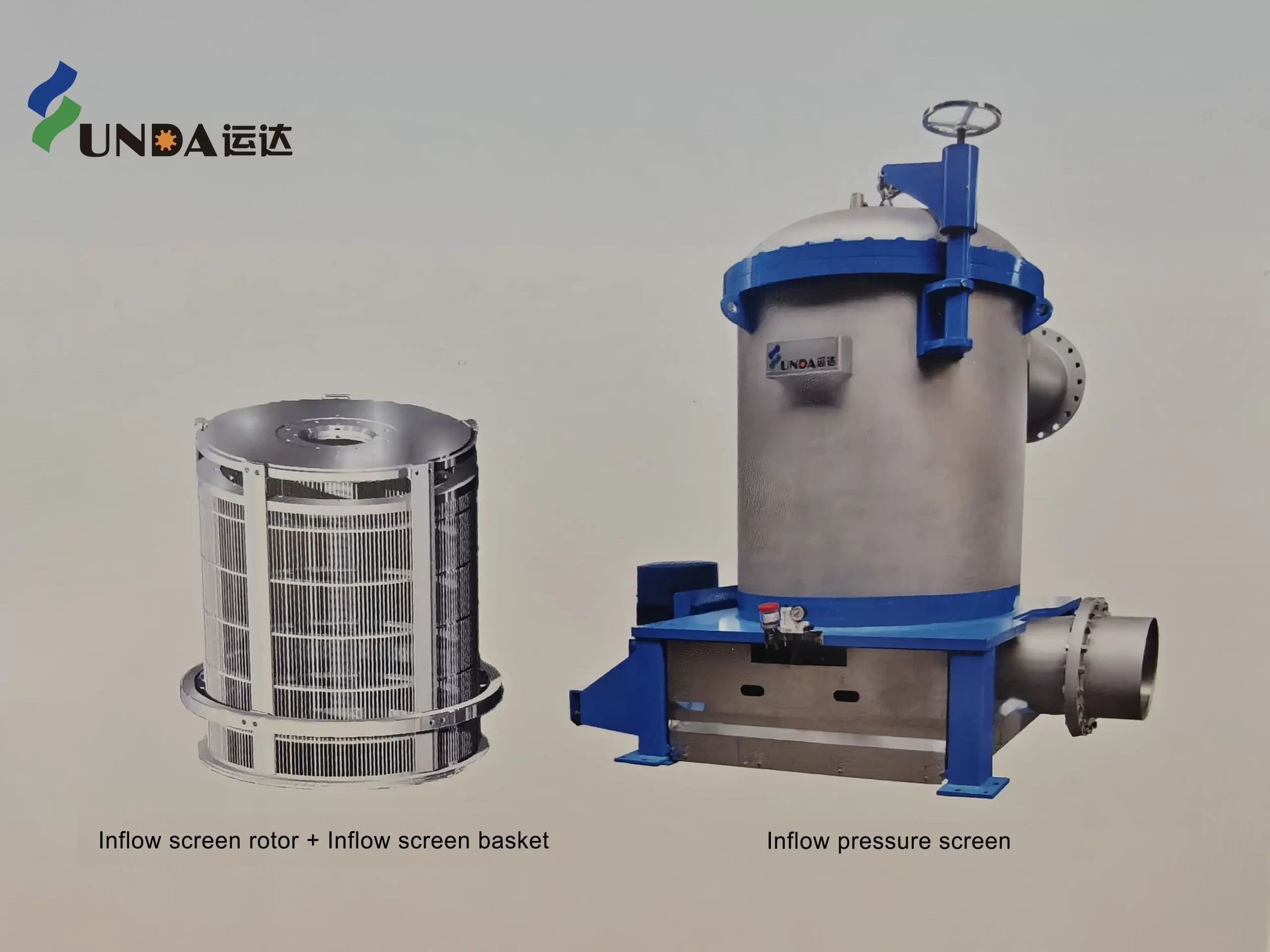

Экран с внутренним давлением NLS — это современное оборудование для экранной очистки целлюлозы, которое используется на международном уровне (ротор находится снаружи корзины). Он характеризуется высокой качеством сортировки, высокой производительностью и низким пульсированием целлюлозы. Это оборудование идеально подходит для тонкой сортировки древесной массы, различных видов соломенной массы и макулатурной массы, особенно в качестве экрана перед коробкой для подачи на бумагоделательную машину.

Экраны с внутренним давлением серии NLS от Yunda разработаны для эффективной тонкой сортировки древесной массы, различных видов соломы и массы из багассы, а также макулатурной массы. Они наиболее эффективны при использовании в системе подачи.

Принцип работы

Экран с внутренним давлением NLS — это оборудование, которое непрерывно сортирует целлюлозу под давлением в полностью закрытом состоянии. Работая под давлением, целлюлоза, не прошедшая через экран, поступает с верхней части корпуса машины по касательной в сторону внешней части корзины. Благодаря внутреннему и внешнему перепаду давления в корзине, принимаемая целлюлоза проходит через отверстия экрана и выводится через трубу для принятых частиц внизу. Отходы и посторонние вещества не могут пройти через отверстия экрана, опускаются на дно и выводятся через трубку для отбросов. Вращающийся ротор создаёт лёгкое давление, улучшая циркуляцию целлюлозы. Отходы создают отрицательное давление, что помогает обратно промывать отверстия экрана, предотвращая их засорение, обеспечивая плавное прохождение целлюлозы через экран и непрерывную работу сортировки.

Особенности

• Низкое потребление энергии, с явным эффектом экономии энергии, высоко оценено пользователями за большую производительность.
• Структура с внутренним потоком и низкое пульсирование, обеспечивающие оптимальный уровень потока на сетке.
• Возможность бесшовного соединения с трубопроводами через фланцевый адаптер без промежуточных прокладок, что исключает подвешивание волокон.
• Модульная конструкция, обеспечивающая стабильную и надежную работу, экономя трудозатраты и время на установку.
• Оборудован автоматической системой смазки и механическим водяным уплотнением с адаптированным устройством мониторинга и сигнализации.
• Предусмотренный интерфейс DCS (для обнаружения температур подшипников).

Технические параметры

Model	NLS20	NLS21	NLS225	NLS22	NLS23	NLS24	NLS255	NLS25	NLS26	NLS27	NLS28	NLS29
Basket nominal area (㎡)	0.46	0.75	1.00	1.32	1.90	2.54	2.77	3.36	4.37	5.37	6.40	7.66
Inlet consistency(%)	0.15-1.0
Capacity(t/d) - Slot	15-25	25-45	50-75	55-80	80-120	100-160	120-250	150-300	180-320	220-400	260-480	350-600
Capacity(t/d) - Hole	20-40	30-60	60-100	70-130	110-160	140-260	200-300	250-400	260-520	350-600	420-700	500-900
Inlet pulp pressure(Mpa)	0.2-0.4						0.2-4
Motor power (KW)	15	18.5	22	22	30	37	45	45	55	75	90	110
Remark	The parameters will be adjusted according to different materials, the final parameters as shown in the technical scheme.

Ввод в эксплуатацию экрана Yunda NLS серии NLS на предприятии заказчика
